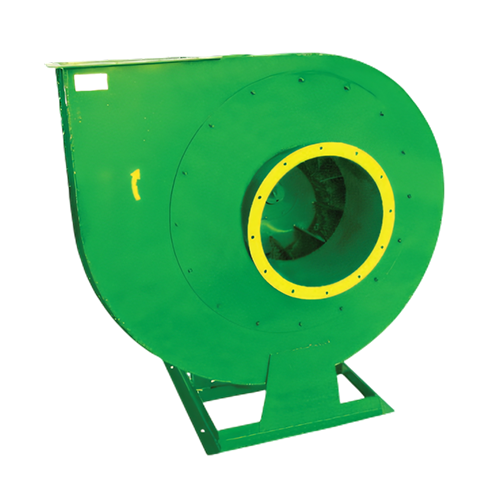

Радиальный вентилятор ВЦ 5-35 № 3,55 (1,5/3000) среднего давления

Вентилятор радиальный среднего давления ВЦ 5-35-3,55 (1,5/3000) с односторонним всасыванием работает в приточных, вытяжных системах, воздушном отоплении и кондиционировании. Также центробежные вентиляторы используются на технологических установках, в пневмотранспорте и системах дымоудаления (специальные исполнения). Корпус спиральный, неповоротный. Внутри расположено рабочее колесо с загнутыми лопатками. Корпус фиксирован, угол поворота не регулируется.

При вращении колеса скоростью 3000 об/мин воздух засасывается через входной патрубок, разгоняется центробежной силой и выбрасывается в спиральный корпус, после чего направляется в выходное отверстие. Вал колеса вращается в подшипниковых опорах.

В зависимости от условий эксплуатации доступно несколько видов исполнения:

1. Общепромышленное исполнение с корпусом из углеродистой стали;
2. Коррозионностойкое исполнение производится из нержавеющей стали;
3. Взрывозащищенное в базовом варианте изготавливается из латунных, углеродистых марок стали, нержавеющей стали.

Области применения

• Стационарные системы вентиляции и кондиционирования в цехах, складах, торговых центрах
• Воздушное отопление производственных и общественных зданий
• Системы пневмотранспорта и аспирации
• Удаление дыма и газов при пожаре (исполнение ДУ)
• Технологические линии (сушка, охлаждение, обдув)

Преимущества

• Высокий КПД, особенно у серий с загнутыми назад лопатками (до 85%)
• Возможность выбора левого или правого вращения
• Два варианта привода (прямой и ременной) под разные задачи
• Широкая линейка материалов и исполнений для любых сред — от обычного воздуха до взрывоопасных и агрессивных

Технические характеристики

Габаритные и присоединительные размеры

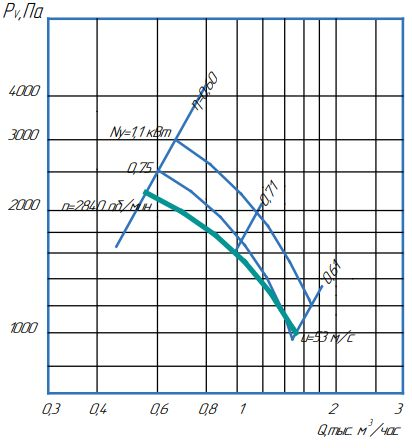

Аэродинамические характеристики ВЦ 5-35-3,55 (1,5/3000)

Условия эксплуатации вентиляторов серии ВЦ 5-35

• Температура перемещаемой среды: до +80°C (общепромышленное), до +200°C (теплостойкое), до +400…+600°C (исполнение ДУ)
• Содержание пыли и твёрдых примесей: не более 100 мг/м³
• Запрещены липкие, волокнистые материалы и среды с агрессивностью выше, чем у воздуха (если не используется коррозионностойкое исполнение)
• Температура окружающей среды: от –45°C до +40°C в зависимости от климатического исполнения (У, УХЛ, Т)
• Виброскорость от внешних источников в месте установки — не более 2 мм/с
