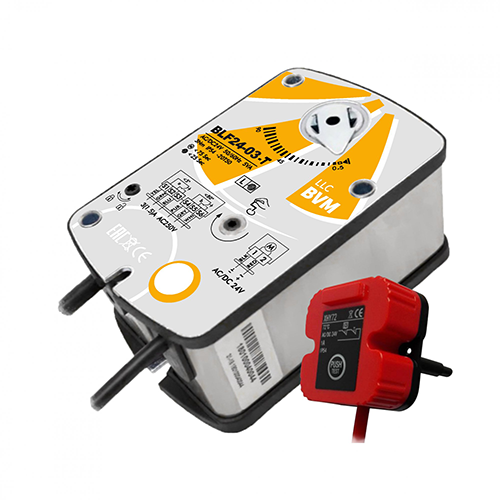

Электропривод BVM BLF24-03-T для противопожарных клапанов с термодатчиком

BVM BLF24-03-T — электропривод с механическим пружинным возвратом для автоматизации противопожарных и огнезадерживающих клапанов вентиляции. В штатном режиме двигатель поворачивает заслонку и одновременно взводит пружинный механизм. При снятии напряжения накопленная механическая энергия возвращает вал в заданное защитное положение без работы двигателя. Такой принцип сохраняет аварийный перевод клапана при потере электропитания. Рабочее напряжение 24 В учитывают в схеме питания. Крутящий момент 3 Нм должен соответствовать моменту сопротивления клапана.

Особенности и преимущества

• Автономный аварийный возврат. Вместо обратного хода от электродвигателя применяется возвратная пружина. Запасенная при рабочем ходе энергия переводит заслонку в защитное положение после обесточивания.
• Быстрое срабатывание. Пружинный ход занимает 30 с. Скорость зависит от конкретного исполнения и позволяет учитывать требования автоматики противопожарной вентиляции.
• Контроль положения. Два вспомогательных переключателя замыкают и размыкают внешние цепи сигнализации при заданных положениях заслонки. Их сигналы могут использовать система пожарной безопасности и диспетчеризация здания.
• Работа с требуемой нагрузкой. Крутящий момент определяет механическое усилие на валу. Конкретное исполнение выбирают с учетом момента сопротивления клапана и присоединительных размеров.
• Температурное отключение. Термочувствительный элемент разрывает цепь питания при заданной температуре. После обесточивания пружина переводит заслонку в защитное положение.

Технические характеристики

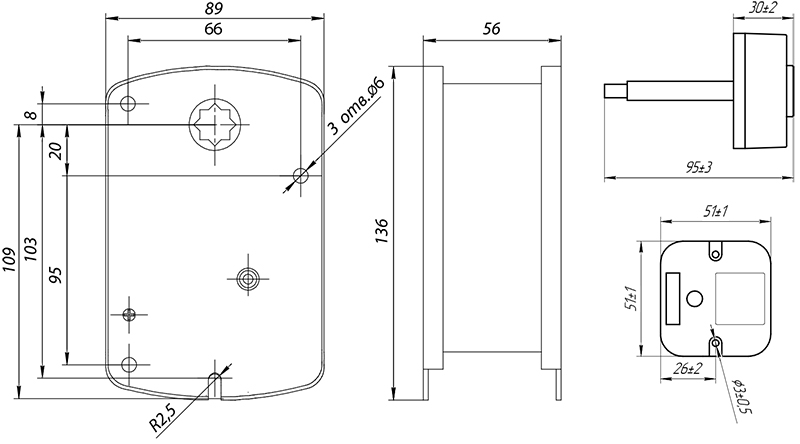

Габаритные размеры

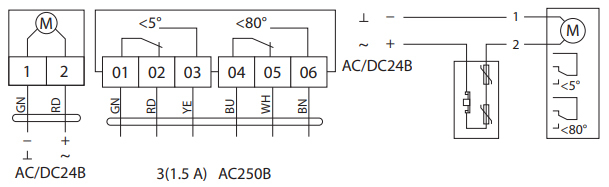

Схема подключения

Монтаж и совместимость

Электропривод рассчитан на соединение с квадратным валом заслонки 12×12 мм. Соединительный кабель имеет длину 1 м. Совместимость с конкретным клапаном определяют по требуемому моменту, посадочному размеру вала и условиям работы исполнительного механизма.

Паспорт

Документация BLF24-03-T
