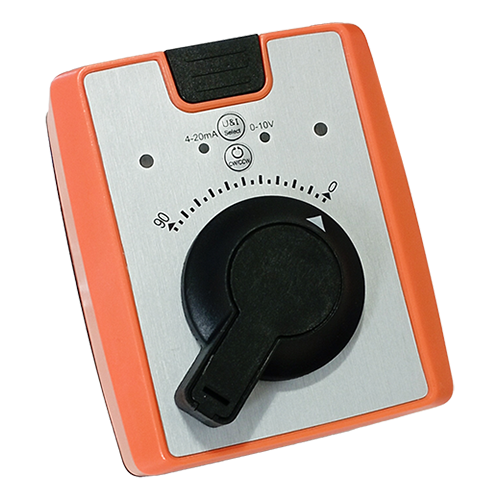

Электропривод BVM ЭПК24АВ (0-10В) 10 Нм для шарового крана

BVM ЭПК24АВ (0-10В) — электропривод для автоматического управления шаровыми кранами. По типу движения привод поворотный: он поворачивает запорный орган в пределах 90°. Крутящий момент 10 Нм передается на шток арматуры и обеспечивает ее открытие, закрытие или установку в промежуточное положение. Возвратной пружины нет, поэтому при отключении питания автоматического возврата крана не происходит.

Модели серии различаются способом управления и напряжением питания. Аналоговый сигнал 0-10 В или 4-20 мА позволяет плавно задавать промежуточное положение клапана. Привод рассчитан на питание AC/DC 24 В.

Особенности и преимущества

• Управление. Аналоговое управление 0-10 В или 4-20 мА меняет положение клапана пропорционально управляющему сигналу.
• Надежность. Корпус IP54 ограничивает попадание пыли и водяных брызг внутрь привода. Рабочий диапазон температуры составляет 0…+50 °C. Гарантия — 3 года.
• Угол поворота. Привод поворачивает шаровой кран на 90° от закрытого положения до открытого. После разблокировки редуктора положение можно изменить вручную без подачи питания.
• Интеграция. Аналоговый вход позволяет связать привод с контроллером, который формирует сигнал 0-10 В или 4-20 мА.

Технические характеристики

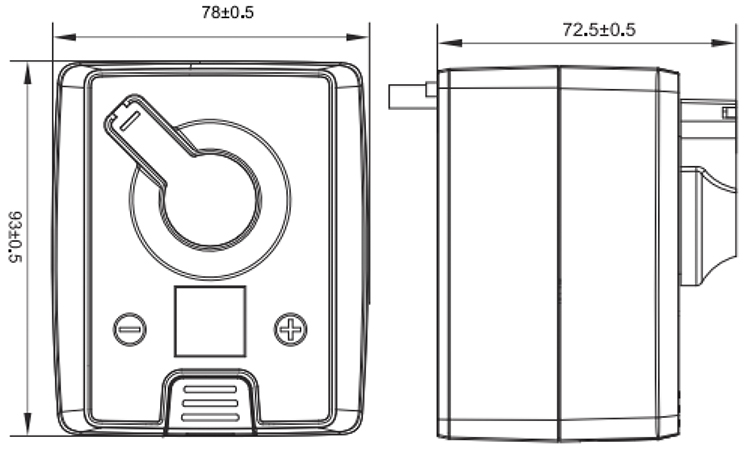

Габаритные размеры

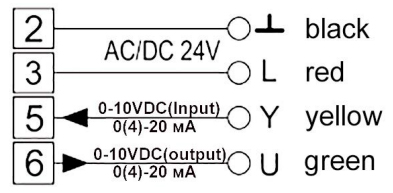

Схема подключения

Монтаж и совместимость

Привод соединяется с арматурой через комплектный адаптер. Длина кабеля составляет 0,5 м. В отличие от привода воздушной заслонки, здесь нагрузку определяет сопротивление повороту штока клапана.

Паспорт

Документация ЭПК24АВ (0-10В)
