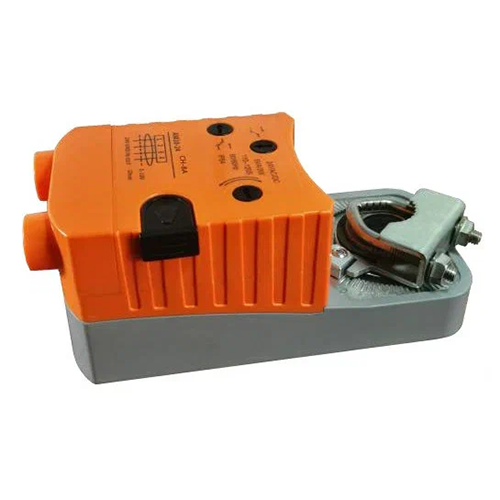

Электропривод BVM VAV5NM для клапанов переменного расхода

В составе VAV-систем BVM VAV5NM регулирует подачу воздуха, изменяя угол открытия регулирующего элемента по команде автоматики. При работе по измеряемому перепаду учитываются данные встроенного датчика. В штатном режиме питание составляет AC/DC 24 В. При отключении напряжения принудительный пружинный возврат не предусмотрен.

Для передачи усилия на ось клапана переменного расхода исполнительный механизм развивает 5 Нм. При полном ходе поворот на 90° занимает 120 с. Во время движения потребляемая мощность составляет 5 ВА.

В зависимости от настройки электропривод отрабатывает заданный угол либо регулирует расход воздуха. При VAV-регулировании степень открытия меняется по измеренному перепаду давления, чтобы поддерживать установленный расход.

Особенности и преимущества

• Регулирование расхода воздуха. В режиме VAV степень открытия автоматически меняется по измеренному перепаду, поэтому система поддерживает заданные параметры воздушного потока.
• Измерение без внешнего датчика. За счет встроенного чувствительного элемента для контроля перепада не требуется отдельное устройство, что упрощает состав автоматики.
• Несколько способов управления. При подключении можно использовать сигнал 0–10 В. Для соответствующих исполнений доступны 4–20 мА и цифровой обмен по Modbus RTU.
• Обратная связь. Во время работы привод передает системе автоматики данные о текущем угле открытия либо относительном расходе воздуха.
• Защита механизма. При перегреве или блокировке срабатывают предусмотренные защитные функции, которые снижают риск повреждения исполнительного механизма.
• Контроль при наладке. Во время монтажа ход заслонки проверяют вручную, а текущую позицию отслеживают по индикации. Для VAV-регулирования исполнительный механизм работает совместно с VAV-клапаном.

Технические характеристики

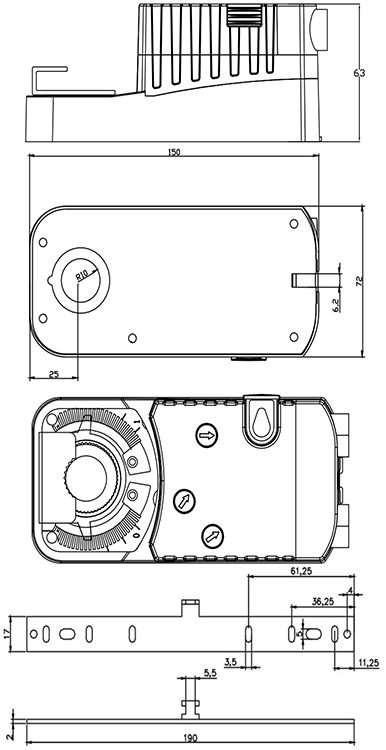

Габаритные размеры
