Кран шаровой 11с67п 29220020 Ду 20 Temper неполнопроходной

Шаровой стальной кран Temper 29220020 DN 20 предназначен для отсечения рабочей среды на участке трубопровода. В его корпусе находится шар со сквозным каналом, связанный со штоком. При повороте на 90° отверстие совмещается с проходом патрубков или разворачивается поперек потока. Кран служит для полного открытия и закрытия линии.

Приварное исполнение соединяют с трубами сваркой с обеих сторон. Полученные стыки неразъемные, поэтому для снятия крана потребуется вмешательство в трубопровод.Кран открывают и закрывают вручную с помощью рукоятки.Полнопроходной вариант имеет отверстие в шаре, сопоставимое с проходом присоединительных патрубков. Это снижает местные потери давления по сравнению с уменьшенным проходом в сопоставимых условиях, но не устраняет сопротивление полностью.

Области применения:

• Отсечение участка трубопровода на время ремонта или испытаний при сохранении работы других ветвей сети.
• Изоляция насосов и теплообменников для обслуживания, если такая возможность предусмотрена схемой подключения.
• Переключение между рабочей и резервной линиями за счет закрытия соответствующих запорных кранов.

Основные характеристики 11с67п Temper 29220020

• Материал корпуса: сталь.
• Номинальный диаметр: 20 мм.
• Тип присоединения: под приварку.
• Тип затвора: рукоятка.
• Рабочая среда: вода.
• Тип прохода: полнопроходной.

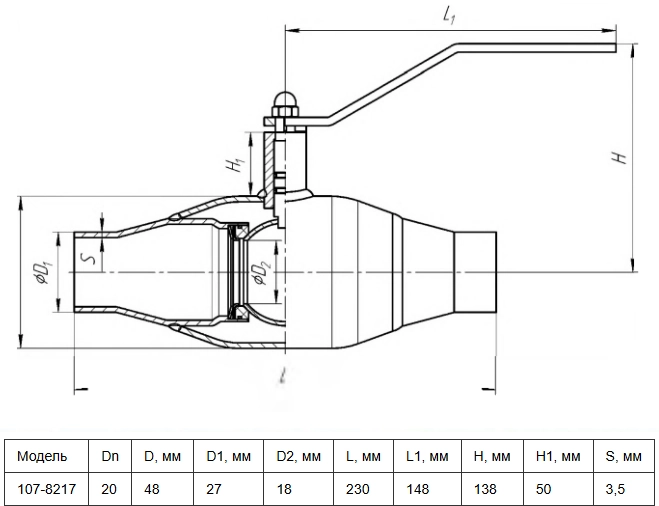

Габаритные размеры

Преимущества стальных кранов Temper

• Прочность стали позволяет корпусу воспринимать расчетное давление и нагрузки в зоне присоединения. Предельные значения зависят от марки металла и конструкции.
• Шток не выдвигается при открытии, поэтому над корпусом не требуется свободное пространство для его осевого хода.
