Кран шаровой латунный Aquasfera 1102-03 Ду 25

Шаровой латунный кран Aquasfera 1102-03 предназначен для полного открытия и перекрытия потока рабочей среды в трубопроводах. Внутри корпуса между уплотнительными седлами расположен шар с отверстием. Когда оно совпадает с направлением трубопровода, линия открыта. При повороте шара на 90° проход перекрывается. Конструкция предназначена для отсечения потока, а не для точного регулирования расхода. Корпус крана изготовлен из латуни, хорошо поддающейся механической обработке.

Области применения:

• Отключение отдельных ветвей инженерных сетей при обслуживании подключенных узлов.
• Установка запорной арматуры перед фильтрами, счетчиками и другими обслуживаемыми элементами, если это предусмотрено схемой трубопровода.

Основные характеристики 1102 Standard

• Материал корпуса: латунь.
• Номинальный диаметр: 25 мм.
• Тип присоединения: внутренняя резьба.
• Тип затвора: бабочка.
• Температура рабочей среды: от -20 до +150 °C.
• Давление: 30 бар.
• Рабочая среда: вода.
• Тип прохода: полнопроходной. Отверстие шара сопоставимо по сечению с номинальным проходом крана, что уменьшает местное гидравлическое сопротивление.

Конструкция шарового крана

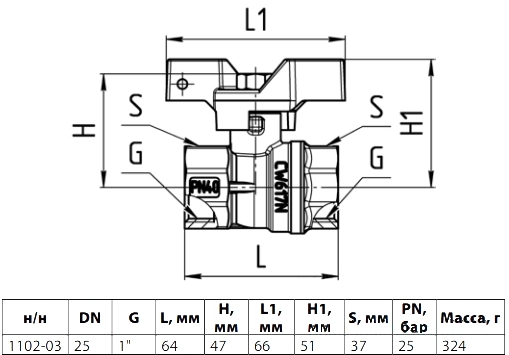

Габаритные размеры

Преимущества латунных кранов Aquasfera

• Для перехода между крайними положениями достаточно четверти оборота шара. При отключении линии не требуется многократно вращать рукоятку или шток.
• Латунь обладает коррозионной стойкостью в совместимых средах, поэтому корпус не нуждается в такой же антикоррозионной защите, как углеродистая сталь.
• Шток не выдвигается при повороте. Для размещения арматуры достаточно учитывать габариты корпуса, рукоятки или привода без дополнительного пространства для осевого хода штока.
