Крышный вентилятор Ostberg TKK 760 B3 вытяжной

Крышный вентилятор Ostberg TKK 760 B3 предназначен для монтажа на кровле и работы в составе приточно-вытяжной вентиляции. Такое размещение сокращает протяжённость воздуховодов и упрощает компоновку внутри здания. В линейке Остберг встречаются исполнения с AC-двигателем и EC-двигателем.

Серия с вертикальным выбросом воздуха. Вентилятор выполнен по радиальному принципу: поток формируется крыльчаткой и направляется через корпус вверх, что удобно для организованного выброса и снижения влияния обратных завихрений у кровли.

Конструкция крышного вентилятора Ostberg TKK 760 B3

• Двигатель (AC или EC) — приводит рабочее колесо в движение; в EC-исполнениях возможна регулировка скорости вращения.
• Внешний ротор — компоновка двигателя, применяемая для компактного размещения узла привода.
• Рабочее колесо с лопатками — формирует поток и статическое давление; направление и форма лопаток зависят от серии.
• Корпус — металлический, с защитным покрытием для эксплуатации на кровле.
• Входной патрубок/конус — стабилизирует входной поток и снижает потери.
• Откидная сервисная часть (swing-out) — доступ к двигателю и крыльчатке для осмотра и обслуживания.
• Клеммная коробка — узел подключения питания и регуляторов скорости; исполнение с защитой по IP.
• Термоконтакты — для подключения к защите и автоматике (по исполнению).
• Монтажное основание/фланец — узел крепления к кровельному стакану и сопряжения с воздуховодом.

Технические характеристики Ostberg TKK 760 B3

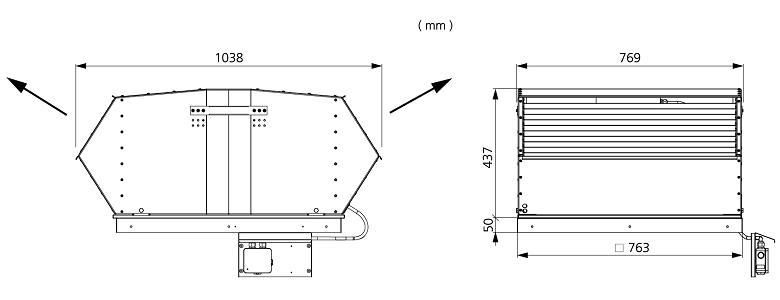

Габаритные размеры, мм

Схема подключения

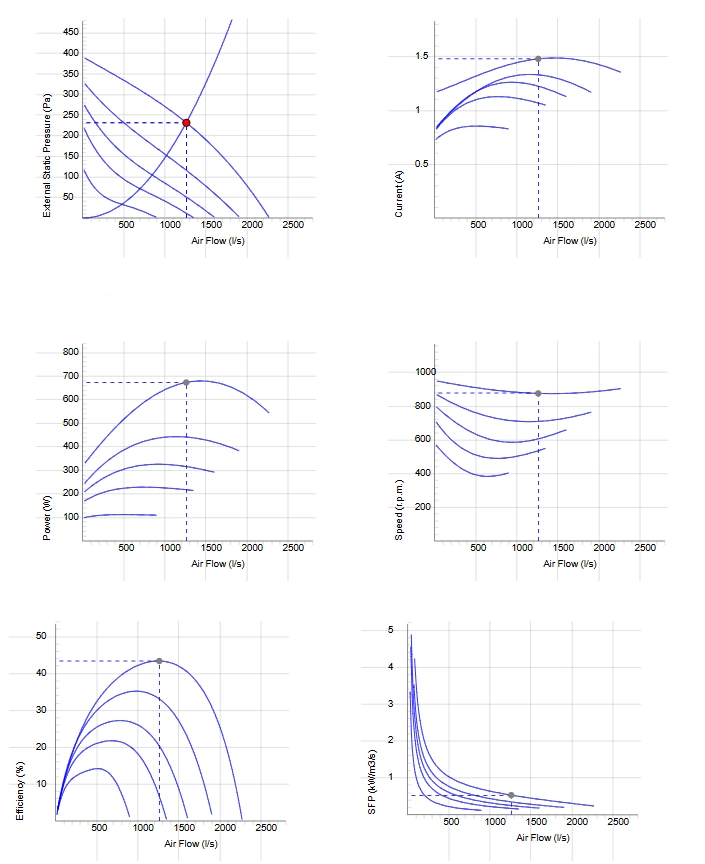

Аэродинамические характеристики
