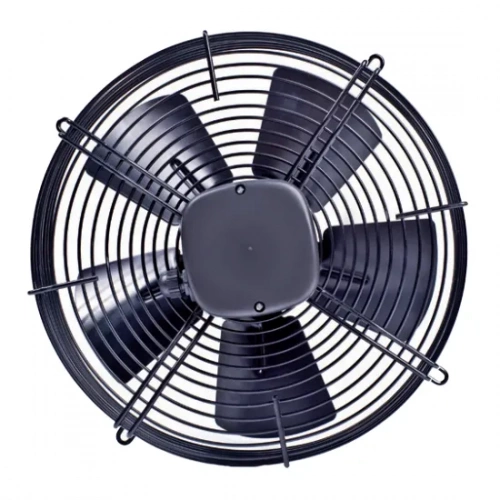

Осевой вентилятор Ровен YWF(K)6D-910-Z

Осевой вентилятор Ровен YWF(K)6D-910-Z (серия YWF) предназначен для перемещения воздуха вдоль оси крыльчатки. При вращении серповидные лопасти создают разность давлений и формируют направленный поток: исполнение B работает на нагнетание, S — на всасывание. Такая схема подходит для задач с большим расходом при умеренном сопротивлении сети.

Конструкция включает асинхронный двигатель с внешним ротором, рабочее колесо из стали с полимерным покрытием и балансировкой для снижения вибраций и шума. Варианты исполнения под монтаж:

• Z — с защитной решёткой (установка в проём/на ограждение);
• ZF — с настенной панелью (квадратная монтажная пластина);
• ZT — на фланцах (присоединение к воздуховодам).

По электропитанию встречаются варианты фазности (1/3) и напряжения (220/380 В), типоразмеры — Ø250-910 мм (в линейке — от компактных до крупногабаритных моделей, включая: YWF(K)6D-910-Z, YWF 2E-300B, YWF 4D 400 B, YWF-4-E-250-B, YWF4E-350B).

Области применения:

• приточно-вытяжные системы жилых;
• офисных и производственных помещений;
• стеновые проёмы и технологические окна;
• канальные участки (для ZT);
• обдув теплообменников, градирен, компрессорно-конденсаторных блоков;
• охлаждение электрических шкафов и узлов.

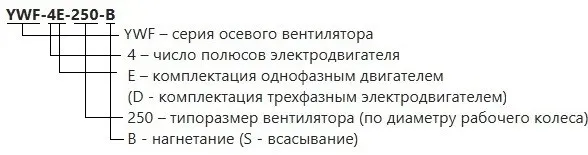

Расшифровка артикула

Технические характеристики

Особенности вентиляторов Ровен

• Двигатель с внешним ротором: компактная компоновка и стабильная работа.
• Подбор по сети: однофазный или трёхфазный, напряжение: 220/380 В.
• Исполнения Z / ZF / ZT — под проём, стену или воздуховод.
• Балансировка крыльчатки для снижения вибраций и акустической нагрузки.
• Стальные лопасти с защитным покрытием для стойкости к коррозии.
• Тепловая защита двигателя (автовозврат), степень защиты IP54.
• Надёжная работа при температуре перемещаемого воздуха −25…+40 °C.
• Ресурс работы — не менее 40 000 ч (при соблюдении условий эксплуатации).

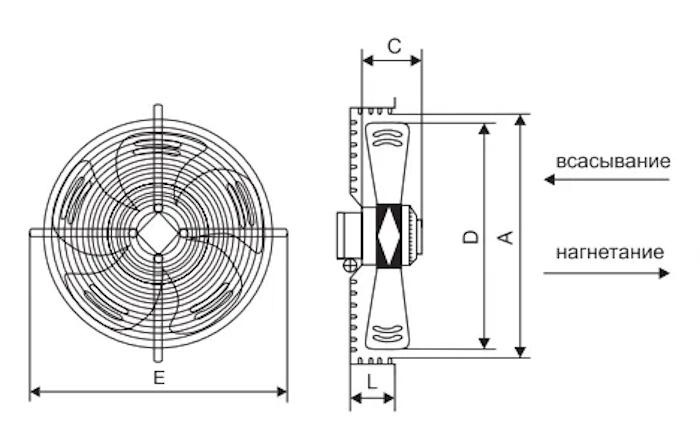

Габаритные размеры

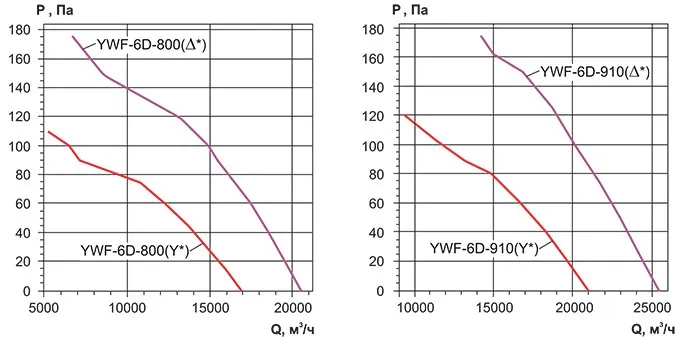

Аэродинамические характеристики YWF(K)6D-910-Z

Схема подключения
