Пылевой вентилятор ВРП-05 №5 сх5 (5,5/1500/1755)

Пылевой вентилятор ВРП-05-5,0 сх5 (5,5/1500/1755) с односторонним всасыванием предназначен для перемещения сухих неабразивных пылегазовоздушных смесей. Радиальные вентиляторы работают в системах пневмотранспорта, аспирации, пылеулавливания на деревообрабатывающих, металлургических, химических и строительных предприятиях. Максимальная концентрация пыли в перемещаемой среде — до 1 кг/м³, размер твёрдых частиц — не более 2 мм. Корпус «улитка» спиральный с возможностью поворота выходного патрубка на углы 0°, 45°, 90°, 135°, 180°, 225°, 270°, 315°. Рабочее колесо с 6 лопатками, загнутыми вперёд. Ступица и лопатки сварные, усиленные для работы с твёрдыми частицами.

При вращении колеса скоростью 1500/1755 об/мин воздух с примесями засасывается через входной патрубок, разгоняется центробежной силой и выбрасывается через выходное отверстие. Тяжёлые частицы под действием инерции отбрасываются к стенкам корпуса и выпадают в бункер или направляются в циклон.

В зависимости от условий эксплуатации доступно несколько видов исполнения:

1. Общепромышленное исполнение с корпусом из углеродистой стали;
2. Коррозионностойкие производится из нержавеющей стали;
3. Взрывозащищенное – углеродистые стали, латунь и другие сплавы

Области применения

• Пневматический транспорт древесной стружки, опилок, металлической пыли
• Аспирационные системы на деревообрабатывающих и мебельных фабриках
• Пылеулавливание на металлургических и химических заводах
• Транспортировка цемента, зерна, комбикормов
• Удаление пыли от шлифовальных и заточных станков

Преимущества

• Поворотный спиральный корпус — выходной патрубок направляют в нужную сторону
• Усиленное рабочее колесо с загнутыми вперёд лопатками устойчиво к ударам частиц
• Две конструктивные схемы — прямой привод или ременная передача под разные условия
• Высокая производительность при умеренном энергопотреблении
• Широкий выбор материалов и исполнений для агрессивных и взрывоопасных сред

Технические характеристики

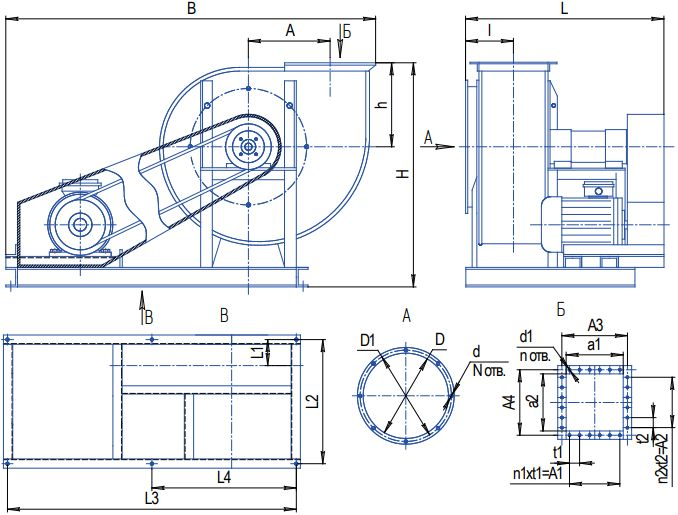

Габаритные и присоединительные размеры

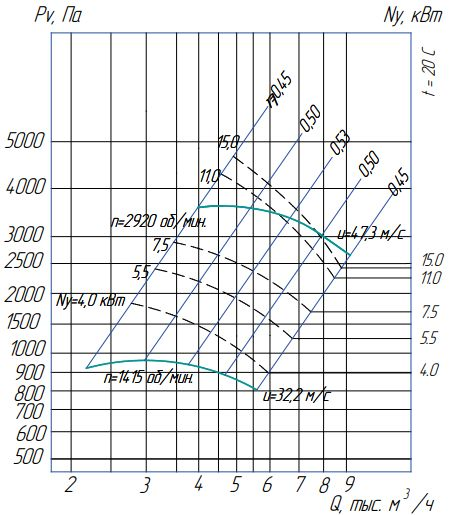

Аэродинамические характеристики ВРП-05-5,0 сх5 (5,5/1500/1755)

Условия эксплуатации пылевых вентиляторов серии ВРП-05

• Температура окружающей среды: от –40°C до +40°C.
• Температура перемещаемой среды: до +80°C (пылевое исполнение), до +200°C (теплостойкое)
• Содержание пыли и твёрдых примесей: не более 1 кг/м³ (1000 мг/м³)
• Размер твёрдых частиц: не более 2 мм
• Запрещены липкие, волокнистые материалы, абразивная пыль без специального исполнения
• Виброскорость от внешних источников в месте установки — не более 2 мм/с
