Радиальный вентилятор ВР80-75 № 8 (22/1500) В низкого давления

Радиальный вентилятор низкого давления ВР 80-75-8,0 В (22/1500) предназначен для перемещения воздуха и неагрессивных газовоздушных смесей в системах приточной, вытяжной вентиляции, воздушного отопления и кондиционирования. Они монтируются в производственных, складских, общественных и жилых зданиях, а также на технологических установках.

Корпус центробежного вентилятора спиральный, поворотный. Внутри расположено рабочее колесо с загнутыми назад лопатками. При вращении колеса скоростью 1500 об/мин воздух засасывается через входной патрубок, разгоняется под действием центробежной силы и выбрасывается в спиральный корпус, откуда направляется в выходной патрубок. Вал колеса установлен на подшипниковых опорах.

В зависимости от условий эксплуатации доступно несколько видов исполнения:

1. Общепромышленное исполнение с корпусом из углеродистой стали;
2. Коррозионностойкое исполнение производится из нержавеющей стали;
3. Взрывозащищенное в базовом варианте изготавливается из разных металлических сплавов: латунных, углеродистых марок стали.

Области применения

• Приточные и вытяжные системы в цехах, складах, торговых центрах
• Воздушное отопление производственных и общественных зданий
• Системы кондиционирования
• Вентиляция гаражей, тоннелей, подземных парковок
• Технологические установки (обдув, сушка, охлаждение)

Преимущества

• Поворотный корпус — упрощает монтаж в стеснённых условиях.
• Высокий КПД (до 85%).
• Выбор право- или левовращающего исполнения.
• Гибкость подбора благодаря разным исполнениям по материалам и климатике.
• Два варианта привода (прямой и ременной) под разные задачи.
• Умеренный уровень шума по сравнению с высоконапорными аналогами.

Технические характеристики

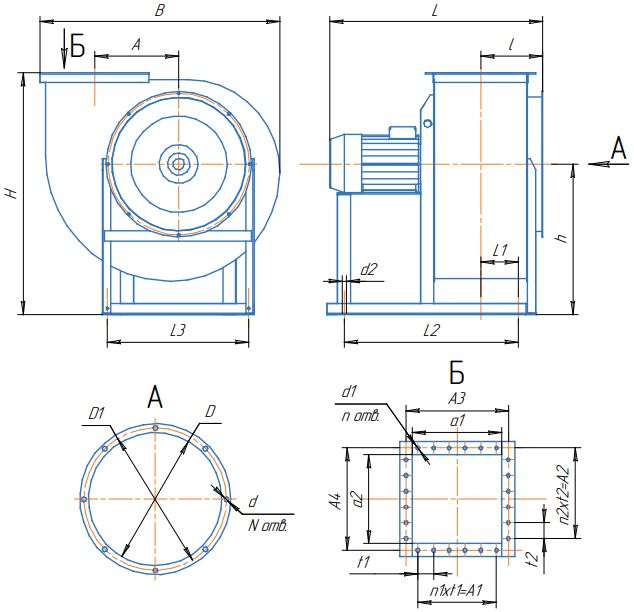

Габаритные и присоединительные размеры

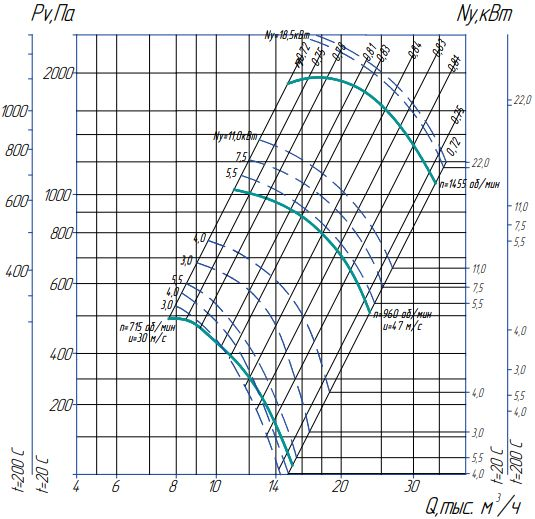

Аэродинамические характеристики ВР 80-75-8,0 В (22/1500)

Условия эксплуатации вентиляторов серии ВР 80-75

• Температура перемещаемой среды: до +80°C (общепромышленное), до +200°C (теплостойкое), до +400…+600°C (исполнение ДУ для дымоудаления)
• Содержание пыли: не более 100 мг/м³ (общепромышленное)
• Запрещены липкие, волокнистые материалы и среды с агрессивностью выше, чем у воздуха (если не предусмотрено коррозионностойкое исполнение)
• Температура окружающей среды: от –45°C до +40°C в зависимости от климатического исполнения (У, УХЛ, Т)
• Виброскорость от внешних источников в месте установки — не более 2 мм/с
