Термостатический клапан RTR-N 013G7015 Ду 20 Danfoss

Термостатический клапан Danfoss RTR-N регулирует подачу теплоносителя к радиатору отопления, позволяя изменять его теплоотдачу. Терморегулирующий узел реагирует на изменение температуры воздуха: при нагреве головка воздействует на шток, а затвор внутри латунного корпуса уменьшает проходное сечение. При охлаждении затвор открывает проход, увеличивая расход воды.

Клапан имеет угловой корпус, форма которого определяет расположение присоединительных патрубков и оси штока. Угловая конструкция позволяет подключить радиатор к трубопроводу с изменением направления подводки на 90°. Совместимость с отопительным прибором зависит от присоединительных размеров и гидравлических характеристик.

В двухтрубной схеме расход через радиатор задают отдельно от соседних ветвей, учитывая расчетный перепад давления.

Предварительная настройка ограничивает пропускную способность и помогает распределить расход между отопительными ветвями.

Области применения:

• Радиаторы водяного отопления жилых и общественных зданий.
• Насосные системы с радиаторными контурами.
• Водяные полотенцесушители при соответствующей схеме подключения.

Конструкция

Основные характеристики RTR-N

• Материал корпуса: латунь.
• Диаметр: Ду 20 мм.
• Корпус: угловой.
• Рабочая среда: вода и допустимые изготовителем совместимые теплоносители.
• Присоединение к трубе: внутренняя резьба, ответная часть соответствующего размера.
• Рабочее давление: до 10 бар.
• Температура среды: до +120 °C.

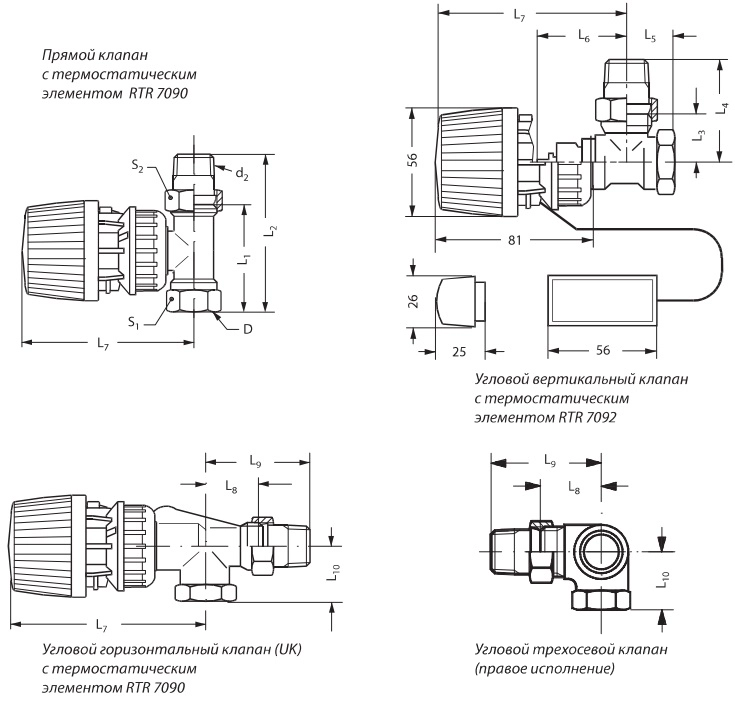

Габаритные размеры
