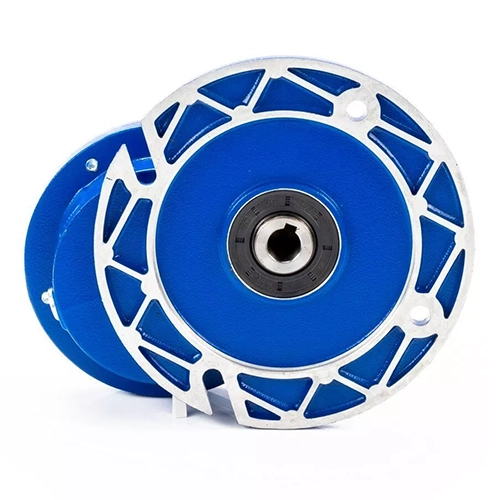

Цилиндрический модуль PC 090

Цилиндрическая приставка PC 090 от бренда ESQ (Элком) устанавливается на червячный редуктор NMRW и электродвигатель для увеличения суммарного передаточного числа привода. Такая компоновка используется при сборке цилиндро-червячных мотор-редукторов PCRW, когда требуется получить более низкую выходную скорость и расширить возможности подбора под конкретную задачу.

Передаточное число 2,43, присоединительный размер фланца к электродвигателю 90B5, монтируется в положениях B3, B6, B7, B8, V5 и V6, выполнена из алюминиевого сплава. Цилиндрические приставки ESQ представлены типоразмерами 63, 71, 80 и 90, с передаточным числом 3 или 2,43 в зависимости от исполнения. За счёт модульной конструкции приставка помогает гибко изменять параметры привода без перехода на другую базовую схему.

Цилиндрические приставки ESQ применяют:

• в приводах конвейеров и транспортёров;
• в подающих и фасовочных механизмах;
• в смесительных и дозирующих узлах;
• в системах, где требуется увеличить общее передаточное число.

Основные особенности серии:

• типоразмеры 63, 71, 80 и 90;
• присоединительные размеры к электродвигателю 63B5, 71B5, 80B5 и 90B5;
• монтажные положения B3, B6, B7, B8, V5 и V6;
• использование в составе PCRW, а не как самостоятельного узла.

Цилиндрическая приставка подходит для приводов, где важны компактная модульная компоновка, удобное присоединение к электродвигателю и возможность точно подобрать итоговое передаточное число под рабочие условия.
