Циркуляционный насос Grundfos UPS 32-60 арт. 98368440

Циркуляционные насосы серии UPS Grundfos применяют для поддержания заданного движения воды или теплоносителя в трубопроводном контуре. Насос UPS 32-60 работает в составе отопления, рециркуляции ГВС, охлаждения или кондиционирования и помогает равномерно распределять тепловую либо охлаждённую среду между участками системы.

Серия UPS Грундфос построена на схеме с мокрым ротором. В зависимости от исполнения циркуляционный насос комплектуется корпусом из чугуна, бронза или нержавеющая сталь; резьбовым или фланцевым присоединением, электродвигателем под напряжение 1×230 В/3×400 В и рабочим давлением 10 бар.

В серии используется 2- или 4-полюсный асинхронный короткозамкнутый электродвигатель. Для настройки под конкретный контур предусмотрены три фиксированные скорости. При переходе на меньшую скорость снижаются расход, потребление электроэнергии и гидравлический шум.

Перекачиваемые жидкости: чистая вода, умягчённая вода, подготовленный теплоноситель, отдельные охлаждающие жидкости без минеральных масел, а также водно-гликолевые смеси при учёте их вязкости. Рабочая среда не должна содержать твёрдые включения, волокна, абразивные частицы и химически агрессивные примеси.

Рабочие температуры: для стандартных малых и средних моделей применяют диапазоны от +2 до +110 °C / от -25 до +110 °C, для холодных контуров — исполнения K/NK/KU, для крупных фланцевых моделей — режимы до +120 °C при соблюдении условий паспорта.

Области применения

• Системы отопления открытого и закрытого типа.
• Однотрубные и двухтрубные отопительные сети.
• Рециркуляция горячего водоснабжения.
• Котловые контуры, теплообменники и смесительные узлы.
• Калориферы и тепловые пункты.
• Тёплые полы.
• Охлаждение и кондиционирование воздуха.
• Контуры тепловых насосов.
• Системы утилизации тепла.

Конструкция

Отличительные особенности

• Мокрый ротор с охлаждением и смазкой за счёт рабочей среды.
• Трёхступенчатая регулировка производительности.
• Отсутствие торцевого уплотнения вала.
• Керамические или нержавеющие элементы вала, в зависимости от исполнения.
• Гильза ротора и подшипниковая пластина из нержавеющей стали.
• Рабочее колесо из коррозионностойкого композита или нержавеющей стали.
• Варианты корпуса под разные среды: чугун, бронза, нержавеющая сталь.
• Резьбовые и фланцевые модели.
• Однофазные и трёхфазные версии.
• Подбор по DN, напору, давлению, температуре и монтажной длине.
• Низкий уровень шума при правильной установке и заполненном контуре.

Технические характеристики

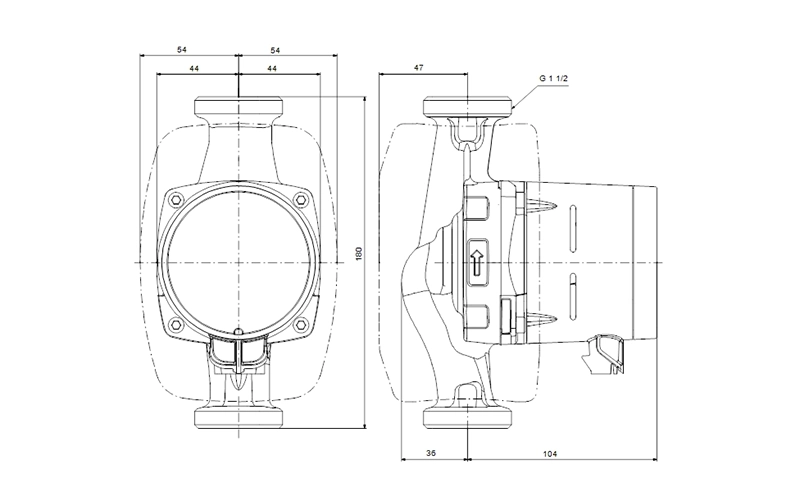

Габаритные размеры

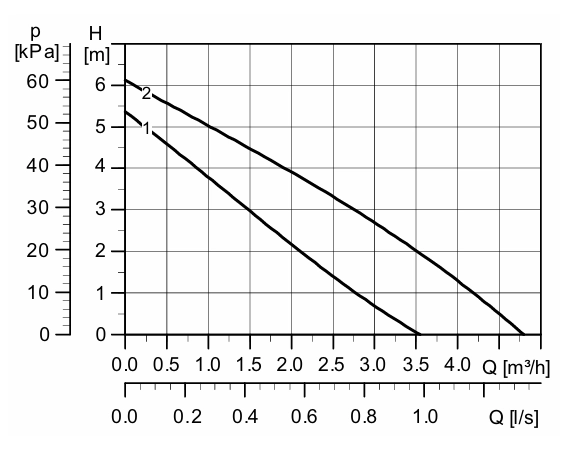

Расходно-напорные характеристики
