Задвижка 111D300C57 Ду 300 Zetkama аналог МЗВ

Задвижка Zetkama 111D —клиновая запорная арматура из чугуна, которая перекрывает поток рабочей среды в инженерных и промышленных трубопроводах. При закрытии клин перемещается между уплотнительными поверхностями седел и перекрывает проход. При открытии клин поднимается, освобождая путь потоку.

Предназначена для полного открытия или закрытия трубопровода, а не для регулирования расхода. Перекрытие прохода позволяет изолировать участок системы для ремонта, обслуживания или замены арматуры.

Области применения:

• Инженерные трубопроводные системы промышленных объектов.
• Магистральные и распределительные трубопроводы.
• Узлы отключения технологических линий и ответвлений.

Обрезиненный клин при закрытии прилегает к седлам через эластомерное покрытие. Оно разделяет металлические уплотнительные поверхности и помогает перекрывать проход.

Конструкция

Основные характеристики 30ч906бр

• Материал корпуса: чугун.
• Номинальный диаметр: DN 200 мм.
• Присоединение: фланцевое.
• Температура рабочей среды: до +225.
• Максимальное давление в системе: Ру16.

Задвижка управляется вручную с помощью штурвала. Его вращение передается шпинделю, который перемещает запорный элемент. Для открытия и закрытия прохода не требуется внешний источник энергии.

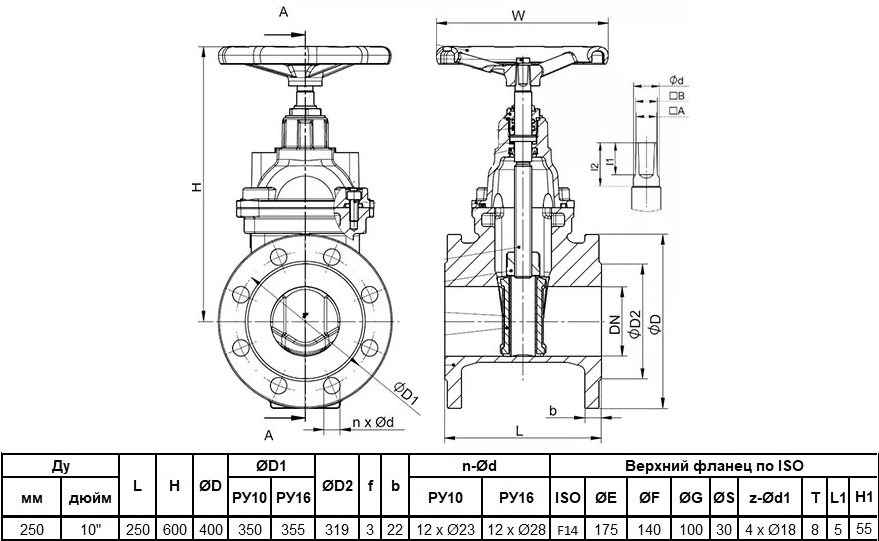

Габаритные размеры

Преимущества

• Полное перекрытие прохода позволяет отключать отдельные участки трубопровода для обслуживания и ремонта.
• Разъемное соединение с ответными фланцами позволяет демонтировать задвижку без разрезания трубопровода.
