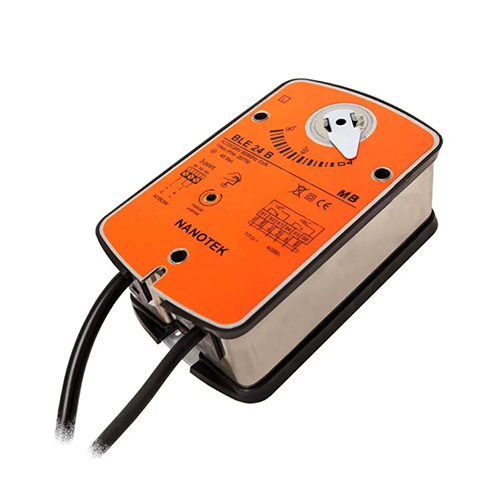

Электропривод Нанотек BLE24B для клапанов дымоудаления реверсивный

Нанотек BLE24B — реверсивный электропривод для управления дымовым клапаном в системах противодымной защиты. Его задача — переводить заслонку между рабочими положениями по команде автоматики, обеспечивая требуемое положение клапана при дымоудалении. Такой привод применяют там, где система вентиляции должна управлять дымовыми потоками по заданному противопожарному алгоритму. Крутящий момент исполнения составляет 15 Нм, напряжение питания — 24 В.

Особенности и преимущества

• Трёхпозиционное управление. Автоматика переводит вал между конечными положениями «открыто» и «закрыто» и останавливается в середине. Такая схема подходит для дымовых клапанов, которым не требуется пропорциональное регулирование угла открытия.
• Реверсивный возврат. Вместо механической возвратной пружины движение в обоих направлениях создает электродвигатель с реверсом. Заслонка перемещается в противоположное положение по электрической команде, поэтому при исчезновении питания автоматического пружинного возврата не происходит.
• Контроль положения. Встроенные вспомогательные переключатели фиксируют достижение заданных положений и позволяют передавать дискретный сигнал в цепь автоматики. Наличие термодатчика зависит от исполнения.
• Защита и температурный режим. Корпус имеет степень защиты IP54. Рабочий диапазон температуры составляет от -30 до +50 °C, допустимая влажность — 5–95% без образования конденсата.

Технические характеристики

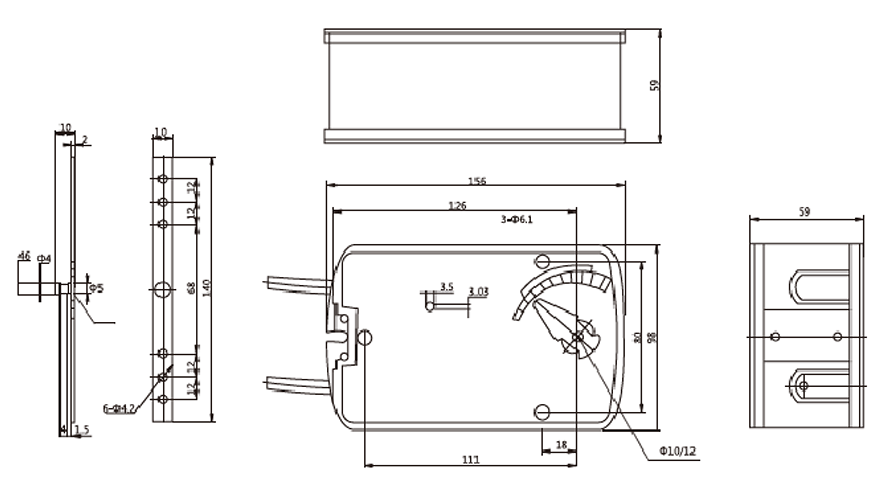

Габаритные размеры

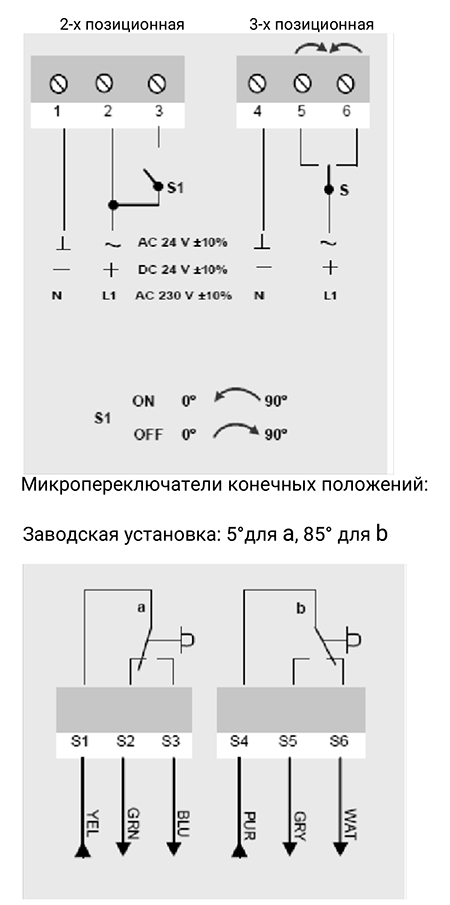

Схема подключения

Монтаж и совместимость

Электропривод рассчитан на соединение с квадратным валом заслонки 12×12 мм. Соединительный кабель имеет длину 1 м. Совместимость с конкретным клапаном определяют по требуемому моменту, посадочному размеру вала и условиям работы исполнительного механизма.

Паспорт⁠

Документация BLE24B
