Электропривод Нанотек NM24B реверсивный для воздушных клапанов

Нанотек NM24B — электропривод для управления воздушными клапанами и заслонками в системах вентиляции и кондиционирования. Электродвигатель через редуктор передает вращающий момент непосредственно на вал, переводя регулирующий орган в положение, заданное автоматикой. Крутящий момент составляет 8 Нм, питание — 24 В, управление — 3-х позиционное.

Поворот вала меняет положение заслонки и проходное сечение воздушного клапана, регулируя или перекрывая воздушный поток. Рабочий угол составляет 0-90 (93 механически) градусов.

Особенности и преимущества

• Управление. Отдельные команды вращения в двух направлениях позволяют останавливать заслонку в промежуточной позиции.
• Тип возврата. В модели без возвратной пружины реверсивный механизм вращает вал электродвигателем в обоих направлениях. Автоматического механического возврата при исчезновении питания нет.
• Питание. Исполнение 24 В подключается к соответствующим низковольтным цепям автоматики.
• Рабочие параметры. Крутящий момент 8 Нм, степень защиты IP44, температура эксплуатации от -20 до +50. Эти параметры учитывают при согласовании привода с механикой клапана и условиями его размещения.
• Монтаж. Привод фиксируется непосредственно на валу, поэтому отдельная кинематическая передача между приводом и заслонкой не требуется.

Технические характеристики

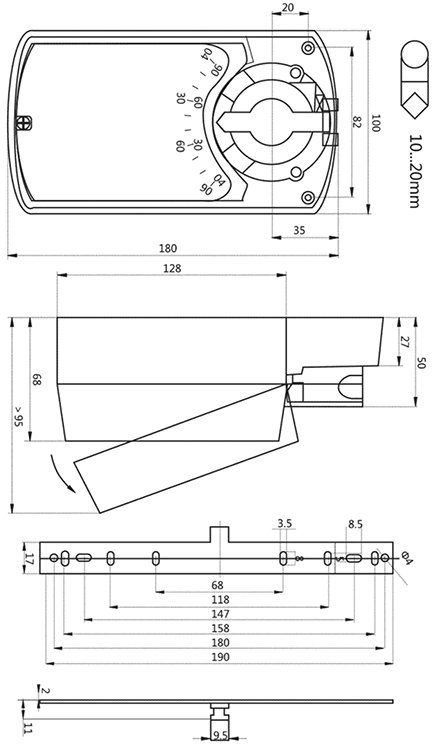

Габаритные размеры

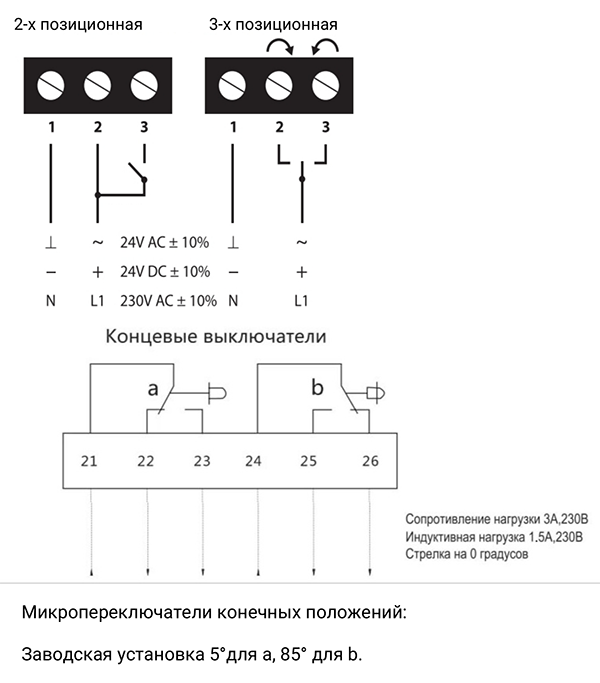

Схема подключения

Паспорт

Документация NM24B
