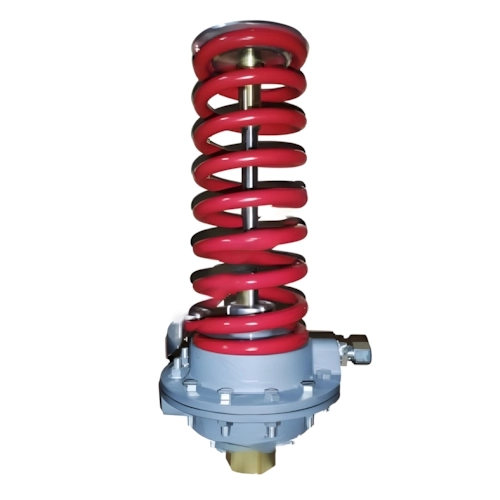

Элемент регулирующий после себя ДРК22-А РКА1004 ЦКО

Регулятор давления «после себя» ЦКО РКА1004 автоматически поддерживает заданное давление за клапаном, перед потребителем или регулируемым участком сети. Это необходимо для снижения избыточного давления на входе в обслуживаемый контур и стабилизации его параметров при изменении условий подачи.

Механизм прямого действия использует энергию среды. Импульс с выходного участка поступает на мембрану, где возникающее усилие уравновешивается пружиной задатчика. При превышении уставки клапан прикрывается, сокращая расход, а при ее снижении открывается шире. При отсутствии управляющего сигнала он нормально открыт.

Области применения

• Подающие трубопроводы тепловых пунктов: снижение избыточного давления перед внутренним контуром.
• Линии подпитки независимых систем отопления: поддержание установленного значения при подаче теплоносителя.
• Паропроводы тепловых установок: снижение давления пара перед потребителем.
• Высокотемпературные водяные контуры: стабилизация параметров подачи при изменении расхода.

Конструкция регулятора давления

Основные характеристики РКА1004

• Корпус: чугунный.
• Номинальный диаметр: DN 40 мм.
• Присоединение: фланцевое.
• Диапазон настройки давления за клапаном: Рп0.1-0.7бар бар.
• Условная пропускная способность Kvs: 18 м³/ч.
• Рабочая среда: вода, растворы этиленгликоля и пропиленгликоля концентрацией до 65 %, сжатый воздух.
• Температура среды: для жидкостей до +150 °C (до +220 °C для отдельных моделей), для сжатого воздуха до +80 °C.
• Условия эксплуатации: работа при наличии расхода. Применение в тупиковых схемах не допускается.

Преимущества регуляторов перепада давления ЦКО

• Работа без внешнего электропривода и подключения к электросети благодаря принципу прямого действия.
• Возможность установки регулятора «после себя» без обязательных прямолинейных участков до и после клапана, что упрощает размещение в трубопроводном узле.
• Замена мембраны, уплотнений и прокладок при ремонте без необходимости менять весь регулятор.
