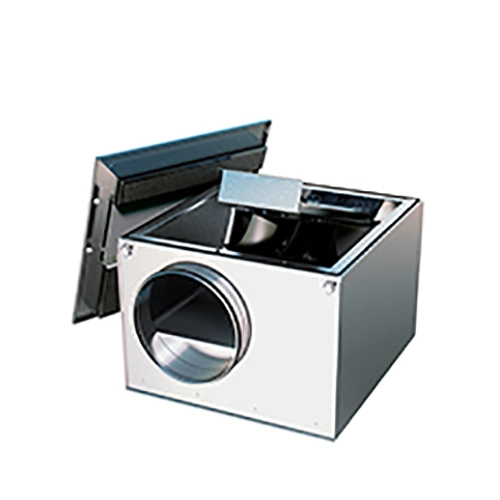

Круглый канальный вентилятор Ostberg IRB 400 E3 EC

Канальный вентилятор Ostberg IRB 400 E3 EC предназначен для монтажа в круглые воздуховоды в составе приточно-вытяжной вентиляции. Модель применяют там, где важны стабильный расход воздуха, компактная компоновка и удобный сервисный доступ: в инженерных системах зданий, технических помещениях, локальных вытяжных линиях. В линейке Остберг встречаются исполнения с AC-двигателем и с EC-двигателем.

Серия с акцентом на снижение шума: корпус выполнен с шумоизоляцией, что помогает уменьшить передачу звука в канал и в помещение. Подходят для объектов, где важен акустический комфорт и требуется «тихий» монтаж вблизи рабочих зон.

Конструкция канального вентилятора Ostberg IRB 400 E3 EC

• Двигатель (AC или EC) — приводит рабочее колесо в движение; в EC-исполнениях возможна регулировка скорости вращения.
• Внешний ротор — компоновка двигателя, применяемая для компактного размещения узла привода.
• Рабочее колесо с лопатками — формирует поток и статическое давление; направление и форма лопаток зависят от серии.
• Корпус — металлический, для ряда серий предусмотрены решения с шумоизоляцией; у низкопрофильных серий снижена высота корпуса.
• Клеммная коробка — узел подключения питания и регуляторов скорости; исполнение с защитой по IP.
• Крепёж и присоединительные элементы — патрубки/фланцы под круглый или прямоугольный воздуховод.

Технические характеристики Ostberg IRB 400 E3 EC

Схема подключения

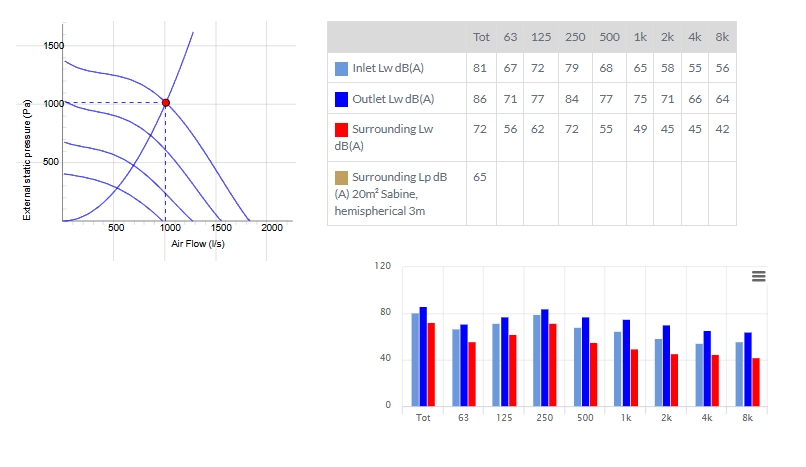

Шумовые характеристики

• LwA tot – общий уровень шума, дБ(А);
• LwA – уровень шума в октавном диапазоне, дБ(А);
• LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).
