Чугунный обратный клапан 277A040C31 Zetkama пропускает рабочую среду по трубопроводу в одном направлении и предотвращает обратный поток. Напор открывает затвор, и при остановке подачи или смене направления движения среды проход закрывается. Так вода или другая допустимая среда не возвращается в насосный контур и соседние участки сети. В отличие от регулирующего клапана, он не предназначен для изменения расхода. Перед монтажом сверяют направление потока с маркировкой корпуса, а допустимое положение при установке — с паспортом.

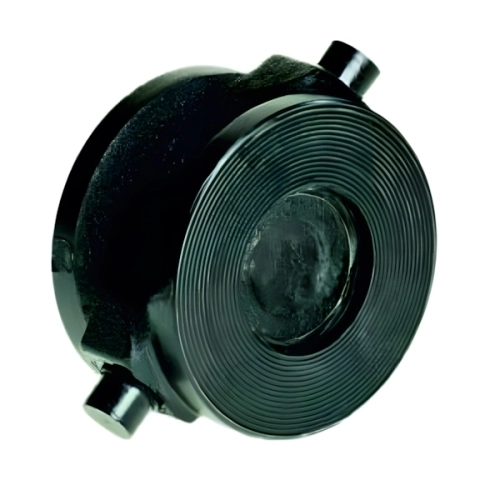

В линейке Zetkama представлены двухстворчатые обратные клапаны. У них две створки открываются под напором рабочей среды и закрываются при обратном движении потока.

Клапаны с внутренней резьбой соединяют с патрубками, имеющими наружную резьбу, а с наружной — с фитингами, имеющими внутреннюю. Фланцевые исполнения крепят к трубопроводу через собственные фланцы, межфланцевые устанавливают между ответными фланцами и стягивают болтами.

Области применения

• на выходе из насосов в системах водоснабжения;
• в трубопроводах отопления и теплоснабжения;
• в контурах горячего водоснабжения;
• на линиях подпитки систем отопления;
• на ответвлениях сети, где возможен обратный переток.

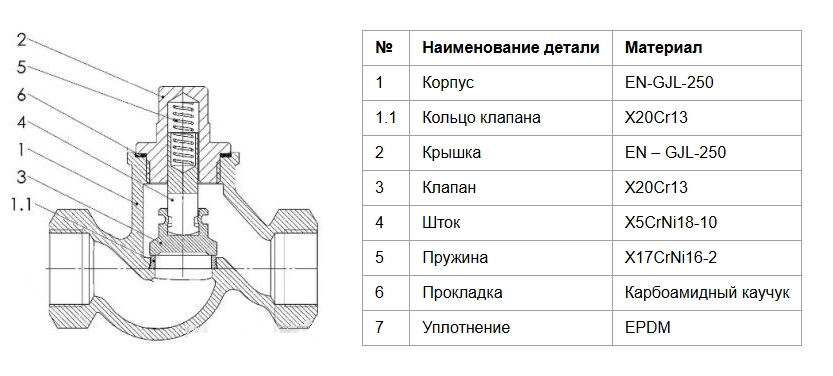

Конструкция обратного клапана

Основные характеристики 277A040C31 Zetkama

• Материал корпуса: чугун.
• Присоединение: внутренняя резьба.
• Условный проход: Ду 40 мм.
• Номинальное давление: Ру16.
• Диапазон рабочих температур: от -10°C до +200°C .
• Коэффициент пропускной способности: 24,4.

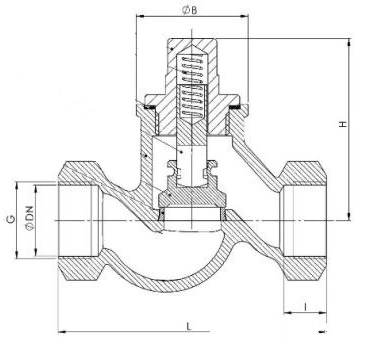

Габаритные размеры

Преимущества клапанов Zetkama

• Срабатывает без ручного управления и электропитания.
• Помогает защитить насосный контур от нежелательного перетока.
• Ограничивает нежелательное движение среды между ветвями сети.
• Снижает риск опорожнения напорной линии после остановки насоса.
