Предохранительный клапан 17с28нж Ду 40 Арма-Пром 019-3053

Предохранительный клапан Арма-Пром 17с28нж защищает трубопроводы и подключенные к ним емкости от избыточной нагрузки. Пружинный механизм работает автоматически и не требует внешнего привода.

В угловом стальном корпусе клапана находятся седло, затвор и пружина, создающая усилие закрытия. Входной и выходной патрубки оснащены фланцами. Разъемные соединения позволяют демонтировать клапан без разрезания трубопровода. Материалы уплотнений и характеристики пружин различаются по артикулам.

Области применения

• Промышленные трубопроводы с водой и паром.
• Сосуды, работающие под давлением.
• Технологические линии с совместимой рабочей средой.

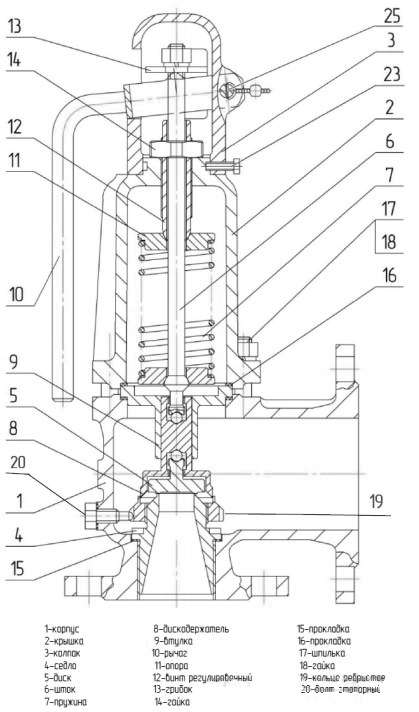

Конструкция предохранительного клапана

Основные характеристики 019-3053 Арма-Пром

• Присоединительный диаметр: Ду 40.
• Материал корпуса: сталь.
• Номинальное давление: Ру16.
• Рабочая среда: вода, пар, газ, нефтепродукты.
• Диапазон рабочих температур: от -40°C до +425°C.
• Присоединение: фланцевое.

Внутренняя резьба принимает патрубок с наружной резьбой. Наружная резьба соединяется с ответной деталью, имеющей внутреннюю резьбу. Фланцевое соединение выполняют с помощью ответных фланцев, уплотнительной прокладки и крепежа.

Фланцевый клапан соединяют с ответными фланцами трубопровода. Между уплотнительными поверхностями устанавливают прокладку, затем равномерно затягивают крепеж. Разъемный стык позволяет демонтировать клапан без разрезания трубы.

Рабочее давление защищаемого участка и номинальное имеют разное назначение. Давление срабатывания задается отдельно и определяет начало открытия затвора.

Габаритные размеры
