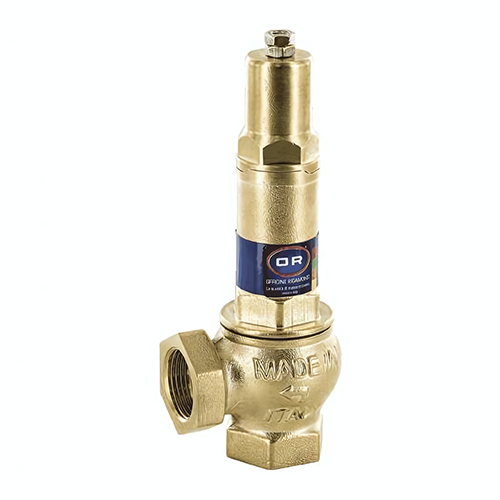

Предохранительный клапан 1832.015 Ду 15 Ру16 OR

Предохранительный клапан OR 1832.015 защищает трубопроводы и подключенные к ним емкости от избыточной нагрузки. Пружинный механизм работает автоматически и не требует внешнего привода.

Клапан сброса давления OR 1832 поддерживает давление рабочей среды путем автоматического изменения проходного сечения. При повышении давления выше заданной настройки затвор открывается, пропуская среду в отводящий трубопровод. При снижении давления клапан автоматически закрывается.

В угловом корпусе входной и выпускной патрубки расположены под углом. Внутри находятся седло, затвор и пружина, которая удерживает проход закрытым. При срабатывании поток направляется через боковой патрубок. Латунный корпус клапана нуждается в дополнительной защите от ржавления.

Для герметизации затвора применено уплотнение EPDM Perox. В конструкции клапана предусмотрен механизм принудительного открытия.

Области применения

• Закрытые системы отопления с расширительным баком.
• Паровые и водогрейные котлы.
• Сосуды и трубопроводы, работающие под давлением.

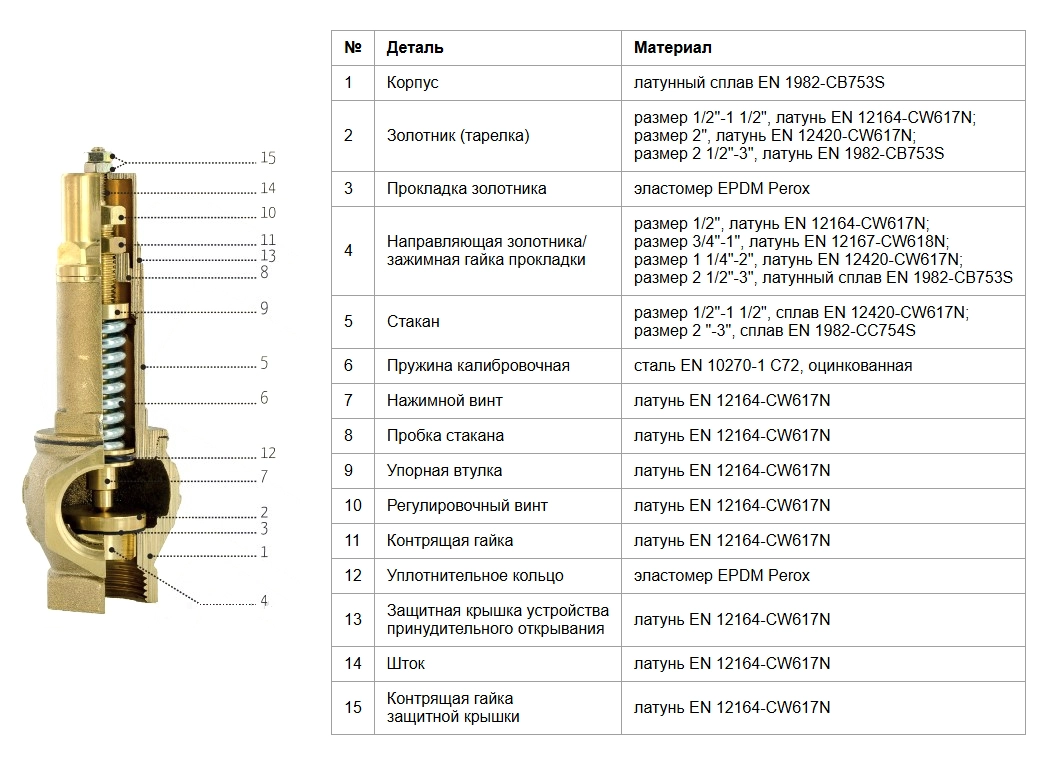

Конструкция предохранительного клапана

Основные характеристики 1832.015 OR

• Присоединительный диаметр: Ду 15.
• Материал корпуса: латунь.
• Номинальное давление: Ру16.
• Рабочая среда: вода, 50% раствора гликоля, пар, газ.
• Диапазон рабочих температур: от 0°C до +150°C.
• Присоединение: наружная резьба.
• Присоединительная резьба: G1/2"хG1/2".

Внутренняя резьба принимает патрубок с наружной резьбой. Наружная резьба соединяется с ответной деталью, имеющей внутреннюю резьбу. Фланцевое соединение выполняют с помощью ответных фланцев, уплотнительной прокладки и крепежа.

Внутренняя резьба выполнена на входном и выходном патрубках. Для герметизации соединений используют уплотнительный материал, совместимый с температурой и свойствами рабочей среды.

Рабочее давление защищаемого участка и номинальное имеют разное назначение. Давление срабатывания задается отдельно и определяет начало открытия затвора.

Допускается эксплуатация с совместимыми жидкими и газообразными средами, включая водяной пар, при температуре от 0 до +150 °C. Применение с отдельными опасными средами требует подтверждения совместимости изготовителем.

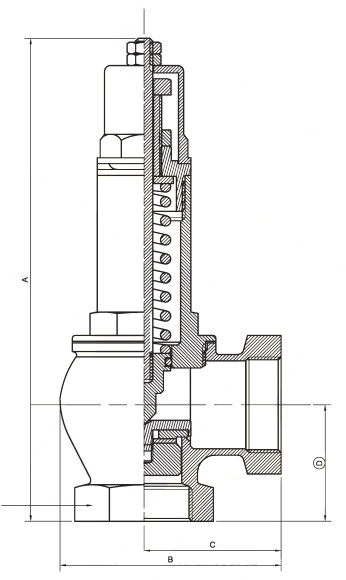

Габаритные размеры
