Предохранительный клапан R140 Ду 15 Ру10 Giacomini R140Y005

Предохранительный клапан Giacomini R140 защищает трубопроводы и подключенные к ним емкости от избыточной нагрузки. Пружинный механизм работает автоматически и не требует внешнего привода.

В угловом латунном корпусе клапана размещены седло, затвор и мембрана EPDM. Стальная пружина прижимает запорный элемент к седлу. Мембрана входит в состав механизма срабатывания. Заводская настройка давления срабатывания не предусматривает регулировки.

Области применения

• Защита контуров водяного отопления.
• Системы холодного и горячего водоснабжения.
• Сброс избыточного давления в тепловых узлах.

Основные характеристики R140Y005 Giacomini

• Присоединительный диаметр: Ду 15.
• Материал корпуса: латунь.
• Номинальное давление: Ру10.
• Рабочая среда: вода, раствор гликоля, воздух.
• Диапазон рабочих температур: от 5°C до +110°C.
• Присоединение: внутренняя резьба.
• Присоединительная резьба: G1/2"хG1/2".

Внутренняя резьба принимает патрубок с наружной резьбой. Наружная резьба соединяется с ответной деталью, имеющей внутреннюю резьбу. Фланцевое соединение выполняют с помощью ответных фланцев, уплотнительной прокладки и крепежа.

Внутренняя резьба выполнена на входном и выходном патрубках. Для герметизации соединений используют уплотнительный материал, совместимый с температурой и свойствами рабочей среды.

Рабочее давление защищаемого участка и номинальное имеют разное назначение. Давление срабатывания задается отдельно и определяет начало открытия затвора.

Клапан допускает работу с холодной и горячей водой и воздухом. Давление срабатывания устанавливается изготовителем и зависит от артикула.

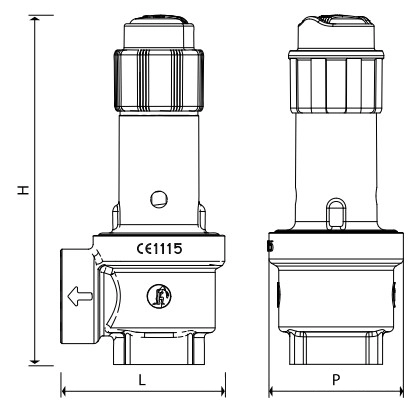

Габаритные размеры
