Привод воздушной заслонки GMA121.9H AC/DC Siemens

Привод GMA121.9H Siemens (Сименс) с пружинным возвратом работает от напряжения 24 В и потребляет 3,5 Вт. Он получает сигнал автоматики и меняет положение заслонки или клапана. Если питание отключается, возвратная пружина переводит заслонку или клапан в заданную безопасную позицию.

Основные функции:

• открытие и закрытие заслонки или клапана;
• изменение положения по команде контроллера;
• возврат при отключении питания;
• участие в регулировании расхода и температуры.

Для приводов Siemens с возвратной пружиной применяются двухпозиционное, трехточечное и модулирующее управление. Двухпозиционная схема работает по принципу «открыть-закрыть». При трехточечном управлении контроллер отдельно подает команды на движение в каждом направлении. Аналоговое (модулирующее) управление меняет позицию заслонки или клапана по величине сигнала.

GMA121.9H относится к серии GCA - поворотным электромоторным приводам воздушных заслонок с высоким крутящим моментом.

Области применения:

• приточная и вытяжная вентиляция;
• системы кондиционирования;
• VAV-узлы;
• контуры отопления и охлаждения;
• воздушные заслонки и регулирующие клапаны.

Конструкция привода

Поворотный электромоторный привод состоит из двигателя, механической передачи и возвратной пружины. Двигатель поворачивает заслонку или клапан, а при отключении питания пружина возвращает их в заданное положение. В линейном исполнении электродвигатель двигает шток клапана вперед или назад. Электрогидравлический привод перемещает шток с помощью гидравлического механизма. При отключении питания возврат обеспечивает пружина.

Технические характеристики

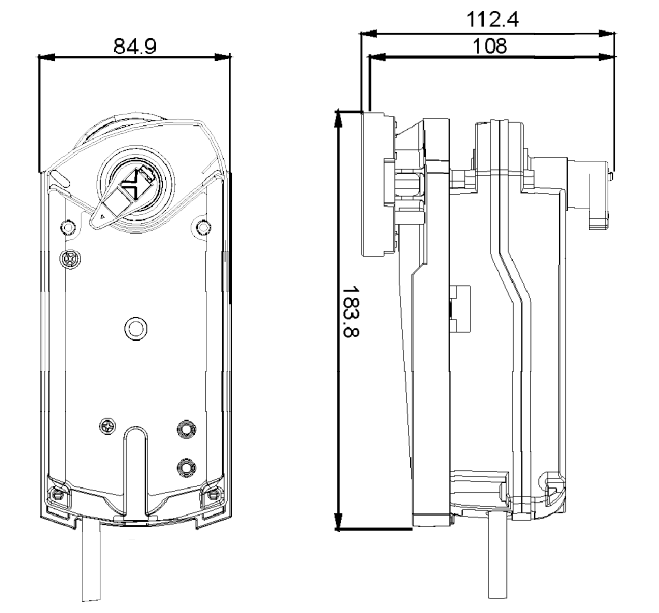

Габаритные размеры GMA121.9H

Схема подключения

Преимущества приводов Siemens с возвратной пружиной

• Безопасное положение при отключении питания. Возвратная пружина автоматически переводит заслонку или клапан в позицию, предусмотренное схемой.
• Меньше ручной регулировки. Привод выполняет команды автоматики без постоянного вмешательства человека.
• Возврат без отдельной команды. После потери питания пружина срабатывает сама, поэтому контроллеру не нужно отдельно запускать обратное движение.
