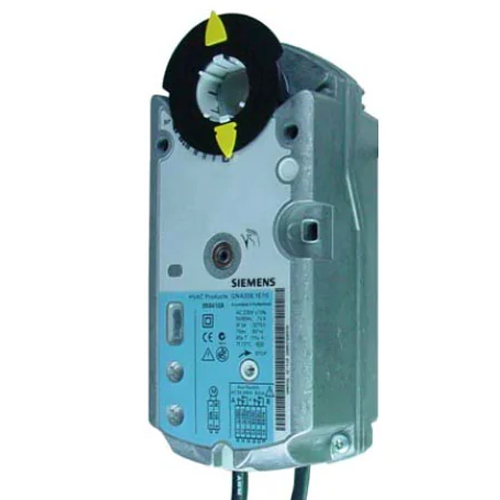

Привод воздушной заслонки Siemens GNA326.1E/10

Противопожарный привод GNA326.1E/10 Siemens (Сименс) работает от напряжения 230 В и потребляет 4,5 Вт. Он управляет положением противопожарной заслонки в системах вентиляции и противодымной защиты. Электропривод работает по двухпозиционной схеме: при подаче питания поворачивает заслонку в рабочую позицию, а при отключении возвратная пружина переводит ее в безопасную позицию.

Основные функции:

• открытие и закрытие противопожарной заслонки;
• возврат в безопасную позицию при потере питания;
• передача сигнала о положении заслонки;
• выполнение команд системы автоматики.

Для GNA326.1E/10 Siemens применяется 2-позиционное управление по принципу «открыть-закрыть». Привод переводит заслонку между двумя заданными положениями.

Опциональный модуль контроля температуры реагирует на нагрев воздуха внутри канала и повышение температуры около привода. Если установленный предел достигнут, подача тока прекращается. Заслонка возвращается в безопасную позицию за счет пружины.

Области применения

• противопожарные заслонки;
• противодымные заслонки;
• системы вентиляции;
• системы противодымной защиты;
• противопожарная автоматика зданий.

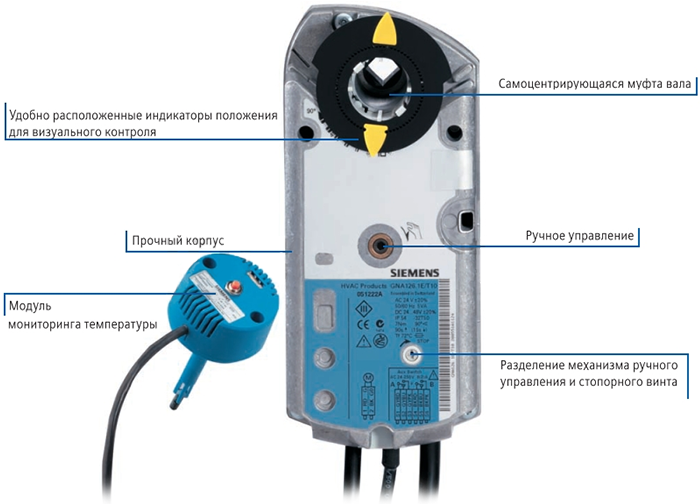

Конструкция привода

Внутри привода расположены электродвигатель, передача и пружинный механизм. При наличии питания двигатель вращает вал и устанавливает заслонку в рабочее положение. Одновременно пружина остается готовой к возврату. Если напряжение исчезает, она разворачивает вал обратно. Встроенные вспомогательные контакты передают системе сигнал при достижении заданных точек.

Технические характеристики

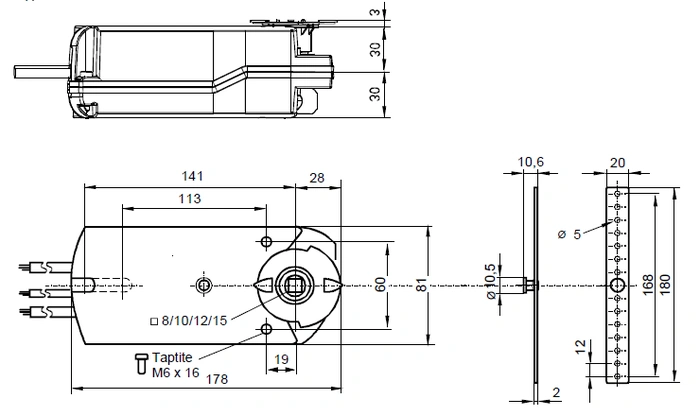

Габаритные размеры GNA326.1E/10

Схема подключения

Преимущества противопожарных приводов Siemens

• Возврат без команды контроллера. При потере питания пружина сама переводит заслонку в безопасное положение.
• Контроль положения. Вспомогательные контакты передают системе сигнал о позиции заслонки.
• Прямое соединение с валом. Привод устанавливается непосредственно на вал заслонки, что упрощает монтаж.
• Проверка температурной защиты. Модуль контроля температуры оснащен тестовой кнопкой, поэтому его работу можно проверить без нагрева до температуры срабатывания.
