Радиальный вентилятор K3G250-AP26-92 Ebmpapst EC 220 В

Вентилятор K3G250-AP26-92 EBM (ebm-papst) — радиальная модель для систем, где важны напор и устойчивость работы при заметном сопротивлении. Воздух поступает к рабочему колесу по оси и далее разворачивается на 90°, что упрощает компоновку в каналах и модулях обработки воздуха. За счёт центробежного принципа такие модели чаще выбирают для плотных теплообменников, фильтров и протяжённых воздуховодов, где требуется «жёсткая» характеристика и контролируемый выходной поток.

Радиальные серии EBM распространены в установках ОВК, фанкойлах, шкафах охлаждения, чиллерах и тепловых насосах. Итоговые параметры зависят от типа рабочего колеса и конструкции входа/выхода: одностороннее или двустороннее всасывание, наличие спирального корпуса (улитки) и входных элементов, формирующих поток. Поэтому рабочую точку и уровень шума корректно подтверждают по аэродинамическим данным конкретной модели с учётом монтажной схемы.

EC-мотор сочетает синхронный привод с постоянными магнитами и встроенную электронику управления. Такое решение упрощает регулирование производительности и поддержание заданных режимов; в зависимости от серии доступны входы управления (например, 0–10 В, PWM) и интерфейсы обмена данными. Актуальные способы управления и защиты уточняют по характеристикам конкретной модель.

Технические характеристики

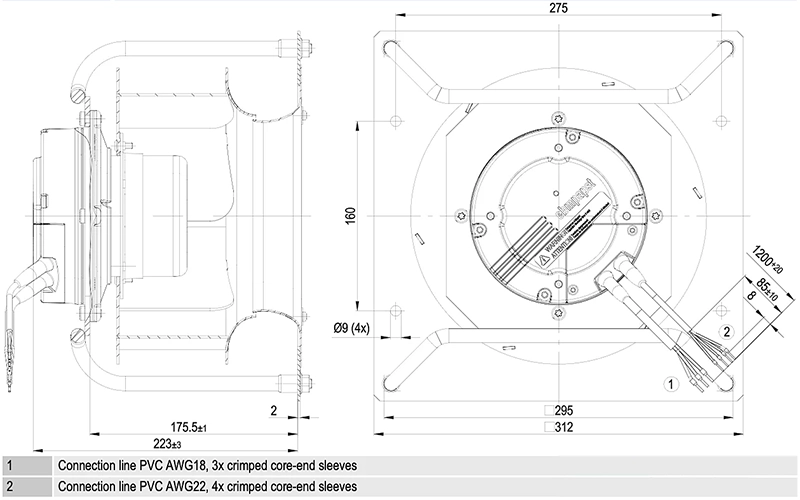

Габаритные размеры

Преимущества

• Подбор исполнения под задачу: осевое для компактной вентиляции, радиальное — для более высокого сопротивления.
• Варианты компоновки: стеновое кольцо, решётка, односторонний/двусторонний вход, улитка.
• Управляемость режимов (в EC-сериях) и интеграция в автоматику.
• Аэродинамически оптимизированная крыльчатка и конструктивы для снижения шума.
• Удобство монтажа и повторяемость параметров при серийном применении.

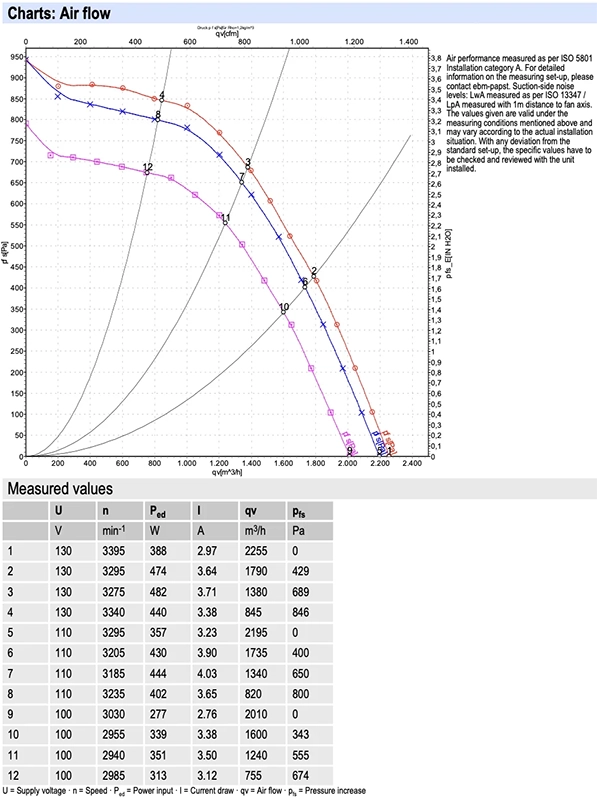

Аэродинамические характеристики
