Термостат защиты от замораживания QAF81.3 AC Siemens

Защитный термостат QAF81.3 Siemens отслеживает охлаждение воздуха у водяного теплообменника и реагирует до того, как температура опустится ниже заданной границы. Основой чувствительной части служит капиллярная трубка, проложенная вдоль контролируемой зоны. Она воспринимает изменение температуры не в одной точке, а на протяженном участке, поэтому локальное охлаждение теплообменника также попадает под контроль. Капилляр размещают после воздухонагревателя так, чтобы он охватывал контролируемую площадь. Коммутируемая цепь — 250 В, AC.После повышения температуры термостат возвращается в рабочее состояние автоматически.

Области применения

• защита водяных воздухонагревателей от замораживания;
• вентиляционные системы с водяными теплообменниками;
• системы кондиционирования воздуха;
• контроль охлаждения воздуха в зоне теплообменника.

Технические характеристики

Габаритные размеры QAF81.3

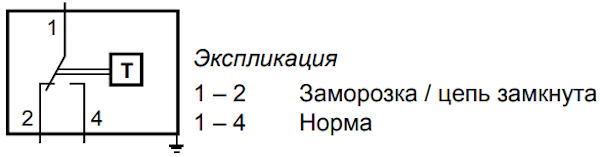

Схема подключения

Преимущества защитных термостатов Siemens

• Капиллярная трубка охватывает протяженную зону, а не одну точку измерения;
• Контроль локального охлаждения на участке теплообменника;
• Передача текущего температурного сигнала DC 0...10 В.
• Отдельный релейный контакт для защитной логики системы.
• Возврат в рабочее состояние без ручного сброса.
• Сохранение состояния после срабатывания до ручного возврата.
