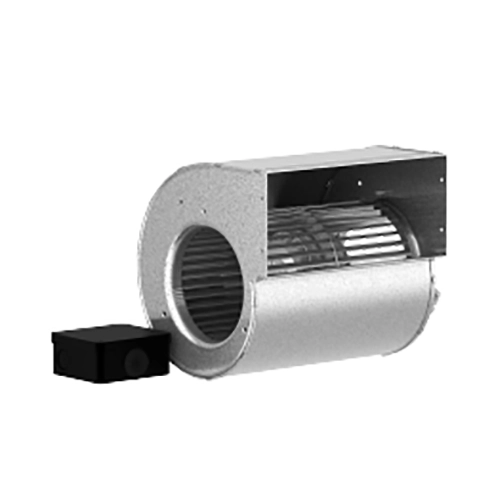

Центробежный вентилятор Ostberg DFE 146 S2

Радиальный вентилятор Ostberg DFE 146 S2 («улитка») предназначен для перемещения воздуха в системах вентиляции и климат-контроля, где требуется статическое давление для преодоления сопротивления сети, фильтров, теплообменников и воздухораспределителей. Поток поступает во входной патрубок и, разгоняясь крыльчаткой, разворачивается на 90° и выходит через спиральный корпус.

Серия с двухсторонним всасыванием: воздух поступает к рабочему колесу с двух сторон, что помогает равномерно распределить поток и применить компоновку в составе вентиляционных установок и шкафов с теплообменниками. Такое исполнение удобно там, где важны балансировка потока и ограниченное монтажное пространство.

Конструкция радиального вентилятора Ostberg DFE 146 S2

• Двигатель (AC или EC) — приводит рабочее колесо в движение; в EC-исполнениях возможна регулировка скорости вращения.
• Внешний ротор — компоновка двигателя, применяемая для компактного размещения узла привода.
• Рабочее колесо с лопатками — формирует поток и статическое давление; направление и форма лопаток зависят от серии.
• Спиральный корпус («улитка») — направляет поток к выходному патрубку, выполнен из металла с защитным покрытием.
• Входной патрубок/конус — стабилизирует входной поток и снижает потери.
• Подшипники качения — рассчитаны на длительную работу при штатной смазке.
• Клеммная коробка — узел подключения питания и регуляторов скорости; исполнение с защитой по IP.
• Крепёж и присоединительные элементы — для монтажа на раму/панель и фиксации в составе вентиляционного блока.

Технические характеристики Ostberg DFE 146 S2

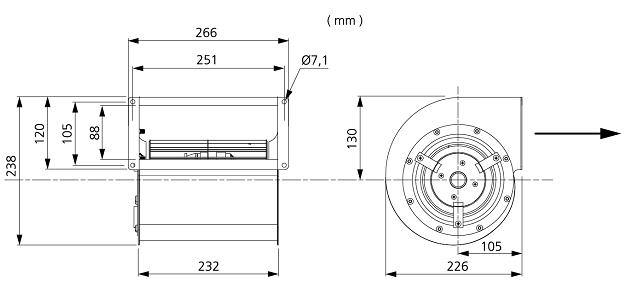

Габаритные размеры, мм

Схема подключения

Аэродинамические характеристики
