Вентилятор Ebmpapst A3G500-AF48-58 осевой

Осевой вентилятор Ebmpapst A3G500-AF48-58 — типоразмер 500 мм, тип двигателя EC, тип тока: постоянный

Принцип работы

Профиль лопастей создаёт подъём давления и ускоряет воздушный поток вдоль оси. Входная насадка формирует приток, рабочее колесо разгоняет воздух, диффузор и кольцо уменьшают вихревые потери. У EC-двигателя: широтно-импульсное или аналоговое управление, поддержка тахосигнала и Alarm. За счёт аэродинамики крыльев HyBlade возможны высокий объёмный расход при низком уровне шума.

Области применения

Теплообменники ОВК и холодоснабжения, ИТ-стойки, силовая электроника, вентиляционные агрегаты в машиностроении, шкафы АСУ. Применяется, когда критичны КПД, шум и надёжность.

Расшифровка

Конструкция

• Двигатель с внешним ротором, подшипники с ресурсом L10 по каталогу.
• Крыльчатка HyBlade® или аналог, композит/алюминий; кольцо и диффузор для повышения КПД.
• Исполнения с решёткой и без решётки; варианты для реверса.
• Защита IP по модели, опции IP54/IP68; покрытие от коррозии.
• Управление: PWM и/или 0–10 В, тахосигнал, Alarm.

Технические характеристики

Особенности серии A3G

• GreenTech EC 230–400 В, внешний ротор.
• ШИМ/0–10 В, тахо, Alarm; широкий диапазон регулирования.
• Крыльчатки HyBlade®, низкий шум, высокий КПД.

Преимущества осевых вентиляторов Ebmpapst

• HyBlade®: композитная лопасть с  несущим профилем, снижение шума и рост КПД.
• GreenTech EC при модернизации AC→EC даёт экономию энергии и полный диапазон регулирования.
• Высокая плотность расхода при малой монтажной глубине.
• Широкая номенклатура по диаметру, напряжениям и IP, унификация крепежа.
• Диагностика по тахо и сигналу Alarm, стабильная работа при отклонениях сети.

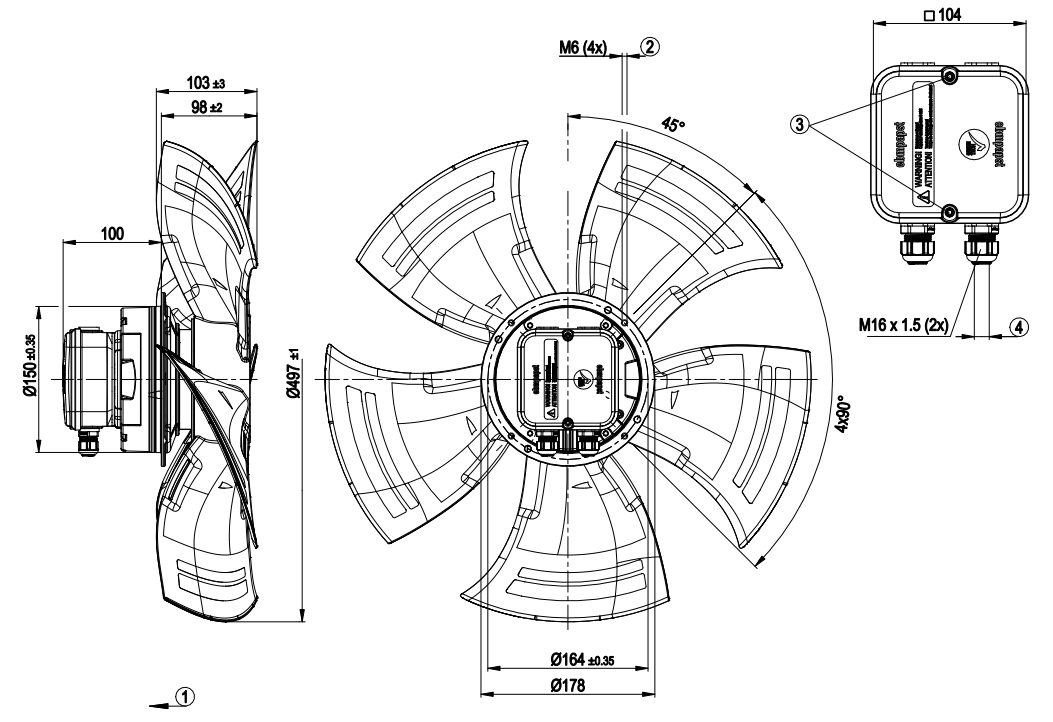

Габаритные и монтажные размеры

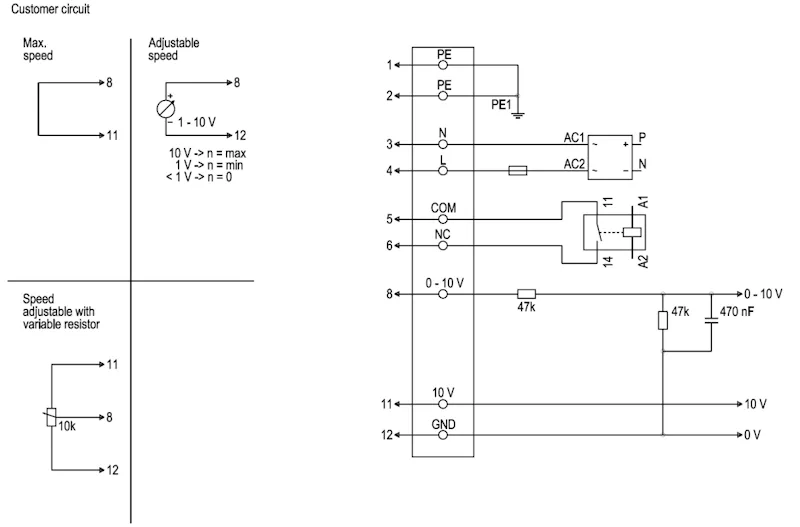

Схема подключения



№	Подключение	Маркирование	Цвет	Функция / назначение
1	1	PE	зеленый/желтый	Защитный провод
1	3	N	синий	Напряжение питания, нулевой провод, 50/60 Гц
1	4	L	чёрный	Напряжение питания, фаза, 50/60 Гц
1	5	COM	белый 1	Плавающий контакт состояния с нулевым потенциалом, разомкнут при ошибке (2 A, макс. 250 В пер. тока, мин. 10 мА, AC1)
1	6	NC	белый 2	Плавающий контакт состояния с нулевым потенциалом, разомкнут при ошибке
2	8	0-10V	желтый	Вход управления, номинальное значение 0–10 В пост. тока, полное сопротивление 100 кОм, БСНН
2	10	P	оранжевый	не занято
2	11	10 VDC	красный	Выход напряжения 10 В пост. тока (+/-3 %), макс. 10 мA, напряжение питания для внешних устройств (напр., потенциометр), БСНН
2	12	GND	синий	Заземление для интерфейса управления, БСНН
