Вентилятор Ebmpapst A3G710-AO85-23 осевой

Осевой вентилятор Ebmpapst A3G710-AO85-23 — типоразмер 710 мм, тип двигателя EC, тип тока: постоянный

Принцип работы

Профиль лопастей создаёт подъём давления и ускоряет воздушный поток вдоль оси. Входная насадка формирует приток, рабочее колесо разгоняет воздух, диффузор и кольцо уменьшают вихревые потери. У EC-двигателя: широтно-импульсное или аналоговое управление, поддержка тахосигнала и Alarm. За счёт аэродинамики крыльев HyBlade возможны высокий объёмный расход при низком уровне шума.

Области применения

Теплообменники ОВК и холодоснабжения, ИТ-стойки, силовая электроника, вентиляционные агрегаты в машиностроении, шкафы АСУ. Применяется, когда критичны КПД, шум и надёжность.

Расшифровка

Конструкция

• Двигатель с внешним ротором, подшипники с ресурсом L10 по каталогу.
• Крыльчатка HyBlade® или аналог, композит/алюминий; кольцо и диффузор для повышения КПД.
• Исполнения с решёткой и без решётки; варианты для реверса.
• Защита IP по модели, опции IP54/IP68; покрытие от коррозии.
• Управление: PWM и/или 0–10 В, тахосигнал, Alarm.

Технические характеристики

Особенности серии A3G

• GreenTech EC 230–400 В, внешний ротор.
• ШИМ/0–10 В, тахо, Alarm; широкий диапазон регулирования.
• Крыльчатки HyBlade®, низкий шум, высокий КПД.

Преимущества осевых вентиляторов Ebmpapst

• HyBlade®: композитная лопасть с  несущим профилем, снижение шума и рост КПД.
• GreenTech EC при модернизации AC→EC даёт экономию энергии и полный диапазон регулирования.
• Высокая плотность расхода при малой монтажной глубине.
• Широкая номенклатура по диаметру, напряжениям и IP, унификация крепежа.
• Диагностика по тахо и сигналу Alarm, стабильная работа при отклонениях сети.

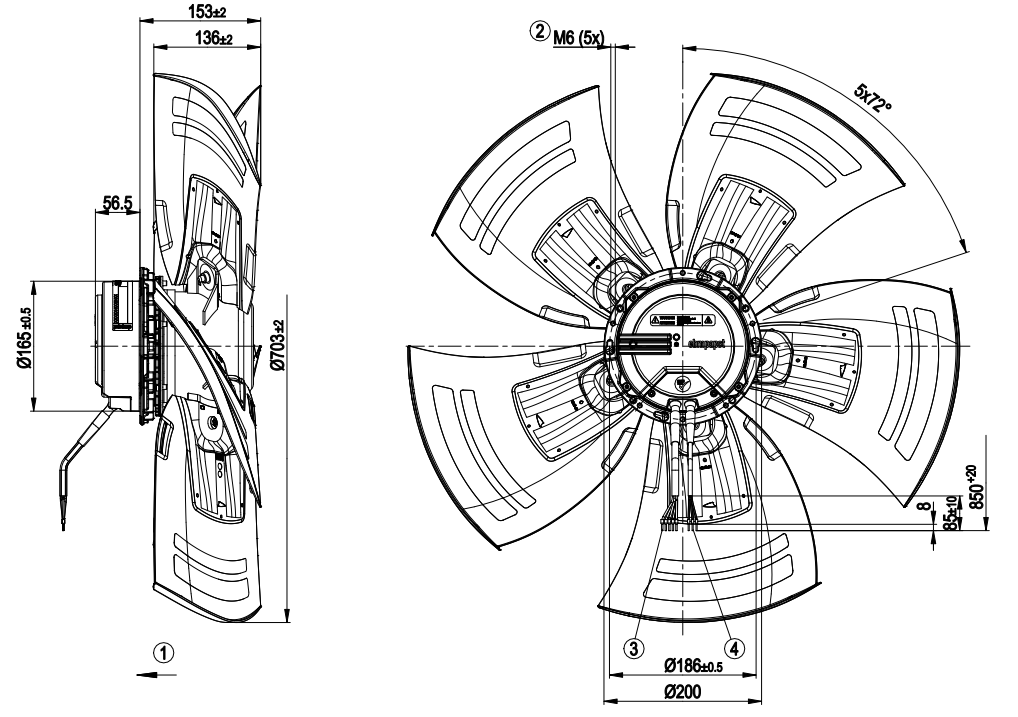

Габаритные и монтажные размеры



Аэродинамические характеристики



Схема подключения



№	Маркирование	Функция / назначение
PE	PE	Защитная земля
KL1	N	Электропитание 50/60 Гц, нейтральный провод
KL1	L	Питание 50/60 Гц, фаза
KL2	COM	Реле сигнализации, общее (2 А, 250 В переменного тока, AC1)
KL2	NC	Реле сигнализации, разрыв при неисправности
KL2	NO	Реле сигнализации, разрыв при неисправности
KL2	+10 V	Питание для внешнего потенциометра, 10 В постоянного тока (+10 %) @ 10 мА
KL3	+10 V	Питание для внешнего датчика, 20 В постоянного тока (±20%) при 50 мА
KL3	0-10 V/PWM	Ввод значения датчика управления/тока
KL3	0-10 V/PWM	Вход значения датчика управления/тока (сопротивление 100 кОм)
KL3	4-20 mA	Ввод значения датчика управления/тока
KL3	GND	GND
KL3	GND	GND
KL3	OUT	Главный выход 0–10 В, макс. 3 мА
KL3	RSA	Интерфейс RS485 для ebmBUS, RSA
KL3	RSA	Интерфейс RS485 для ebmBUS, RSA
KL3	RSB	Интерфейс RS485 для ebmBUS, RSB
KL3	RSA	Интерфейс RS485 для ebmBUS, RSB
