Вентилятор Ebmpapst S3G910-KV12-03 осевой

Вентилятор Ebmpapst S3G910-KV12-03 осевой

Описание товара

Осевой вентилятор Ebmpapst S3G910-KV12-03 — типоразмер 910 мм, тип двигателя EC, тип тока: постоянный

Принцип работы

Профиль лопастей создаёт подъём давления и ускоряет воздушный поток вдоль оси. Входная насадка формирует приток, рабочее колесо разгоняет воздух, диффузор и кольцо уменьшают вихревые потери. У EC-двигателя: широтно-импульсное или аналоговое управление, поддержка тахосигнала и Alarm. За счёт аэродинамики крыльев HyBlade возможны высокий объёмный расход при низком уровне шума.

Области применения

Теплообменники ОВК и холодоснабжения, ИТ-стойки, силовая электроника, вентиляционные агрегаты в машиностроении, шкафы АСУ. Применяется, когда критичны КПД, шум и надёжность.

Расшифровка

Конструкция

Двигатель с внешним ротором, подшипники с ресурсом L10 по каталогу.
Крыльчатка HyBlade® или аналог, композит/алюминий; кольцо и диффузор для повышения КПД.
Исполнения с решёткой и без решётки; варианты для реверса.
Защита IP по модели, опции IP54/IP68; покрытие от коррозии.
Управление: PWM и/или 0–10 В, тахосигнал, Alarm.

Технические характеристики

Модель	S3G910-KV12-03
Типоразмер [мм]	910
Уровень шума [dB/A]	-
Вес [кг]	40
Сила тока[A]	4,9
Производительность [м3/ч]	3,2
Напряжение [В]	400
Частота вращения [об/мин]	1050
Степень защиты	-
Мощность [кВт]	3,2

Особенности серии S3G

Панельные EC 230–400 В.
Широкий диапазон регулирования, Alarm/тахо.
Для шкафов АСУ, ИТ-стойки, вентсекции.

Преимущества осевых вентиляторов Ebmpapst

HyBlade®: композитная лопасть с несущим профилем, снижение шума и рост КПД.
GreenTech EC при модернизации AC→EC даёт экономию энергии и полный диапазон регулирования.
Высокая плотность расхода при малой монтажной глубине.
Широкая номенклатура по диаметру, напряжениям и IP, унификация крепежа.
Диагностика по тахо и сигналу Alarm, стабильная работа при отклонениях сети.

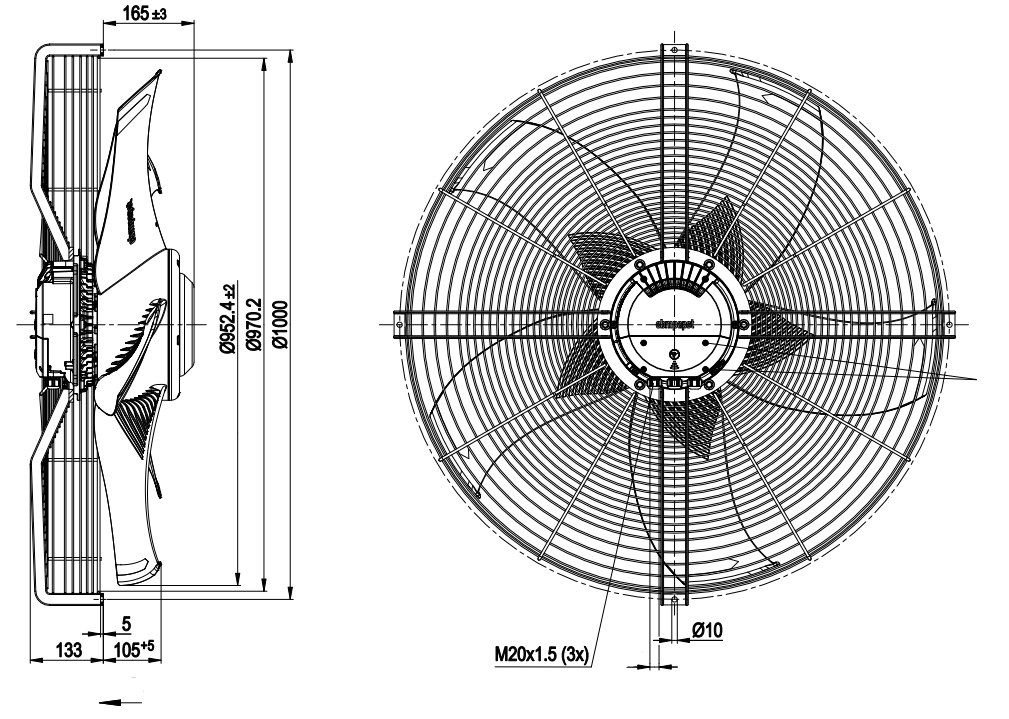

Габаритные и монтажные размеры

Габариты и монтаж вентилятора S3G910-KV12-03 Ebmpapst

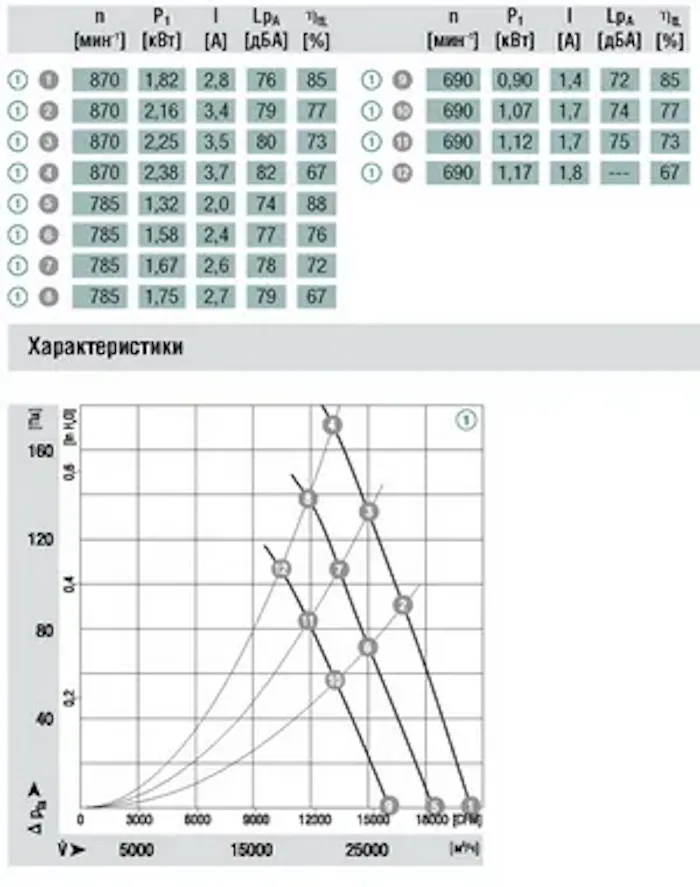

Аэродинамические характеристики

Характеристики Q–pfa и η осевого вентилятора S3G910-KV12-03 Ebmpapst

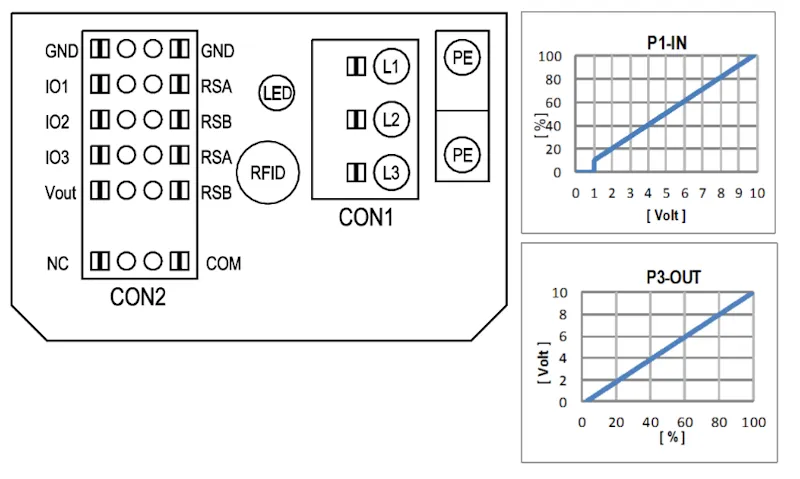

Схема подключения

Подключение	Маркирование	Функция / назначение
CON1	L1, L2, L3	Напряжение питания, фаза, диапазон напряжений — см. заводскую табличку
PE	PE	Защитный провод
CON2	RSA	Сопряжение RS485 для MODBUS, RSA; БСНН
CON2	RSB	Сопряжение RS485 для MODBUS, RSB; БСНН
CON2	GND	Заземление для интерфейса управления, БСНН
CON2	IO1	Параметрируемая функция (см. таблицу «Дополнительные функции интерфейса») Заводские настройки: цифровой вход — high aktiv, функция: вход сигнала Disable, БСНН - inaktiv: открытый контакт или приложенное напряжение < 1,5 В пост. тока - aktiv: приложенное напряжение 3,5–50 В пост. тока функция сброса: срабатывание сброса ошибки при изменении состояния с enabled на disabled
CON2	IO2	Параметрируемая функция (см. таблицу «Дополнительные функции интерфейса») Заводские настройки: аналоговый вход 0–10 В / ШИМ, Ri = 100 кОм, функция: Заданное значение Параметрируемая характеристика (см. входную характеристику P1-IN), БСНН
CON2	IO3	Параметрируемая функция (см. таблицу «Дополнительные функции интерфейса») заводские настройки: аналоговый выход 0–10 В, макс. 5 мА, функция: Коэффициент заполнения характеристики вентилятора параметрируемая характеристика (см. выходная характеристика P3-OUT), БСНН
CON2	Vout	Выход напряжения 3,3–24 В пост. тока +/– 5 %, Pмакс = 800 мВт, параметрируемое напряжение заводская настройка: 10 В пост. тока постоянная защита от коротких замыканий, питание для внешних устройств, БСНН альтернативно: вход 15–50 В пост. тока для параметризации через MODBUS без сетевого напряжения
CON2	COM	Реле состояния, плавающий контакт состояния с нулевым потенциалом, общее подключение, нагрузка на контакты 250 В перем. тока / 2 A (AC1), мин. 10 мА, усиленная изоляция относительно сетевого интерфейса и интерфейса управления
CON2	NC	Реле состояния, плавающий контакт состояния с нулевым потенциалом; размыкающий контакт при ошибке
	LED	Зеленый = статус Хорошо, готов к работе оранжевый = статус Внимание красный = статус Ошибка
	P1-IN	Входная характеристика

Прочие
Бренд	Ebmpapst
Вес, кг	40
Давление, Pa	260
Мощность, кВт	3.2
Напряжение, В	400
Производительность, м3/ч	3.2
Сила тока, А	4.9
Скорость вращения, об/мин	1050
Тип тока	EC
Типоразмер, мм	910
Артикул	S3G910-KV12-03
