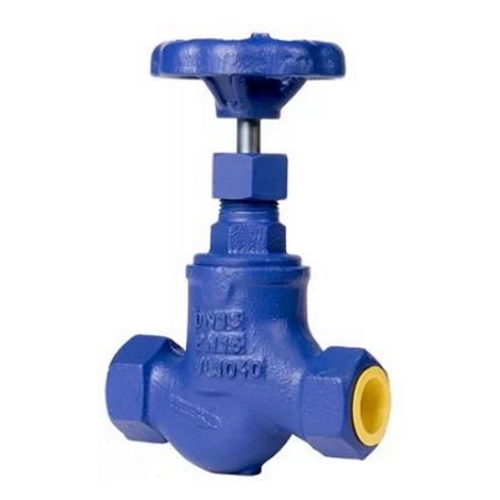

Клапан запорный чугун 201A Ду 10 Ру16 Zetkama

Запорный клапан Zetkama 201A предназначен для полного перекрытия потока рабочей среды в трубопроводе. Он позволяет отключать отдельные участки системы для ремонта, обслуживания или замены арматуры. При закрытии запорный элемент прижимается к седлу внутри корпуса и останавливает поток. При открытии проход освобождается, и подача среды возобновляется. Диаметр Ду 10 указывает размер условного прохода клапана.

Маховик приводит в движение шпиндель, связанный с затвором. Седло и затвор клапана выполнены из коррозионно-стойкой стали, а выход шпинделя уплотнен графитовой набивкой. При обслуживании проверяют ее состояние и чистоту посадочных поверхностей, чтобы исключить протечки.

Для изготовления корпуса запорного клапана используют чугун GG25.

Области применения

• Отключение ответвлений инженерных сетей.
• Изоляция участков производственных трубопроводов.
• Перекрытие подачи среды к узлам, требующим обслуживания и ремонта.

Конструкция запорного клапана

Основные характеристики 201A Zetkama

• Бренд: Zetkama.
• Материал: чугун GG25.
• Присоединение: фланцевое.
• Номинальный диаметр: Ду 10.
• Вес: 0.7 кг.
• Максимальное рабочее давление: Ру16.
• Размер резьбы: 3/8 дюйм.

Фланцевый клапан устанавливают между ответными фланцами трубопровода. Между уплотнительными поверхностями размещают прокладку, после чего равномерно затягивают крепеж. Допускается демонтаж без резки трубы.

Перед установкой трубопровод очищают от загрязнений, которые могут попасть на седло и нарушить закрытие. Соединение собирают без перекоса и дополнительной нагрузки на корпус клапана. Если направление потока обозначено стрелкой, ее учитывают при монтаже. Вокруг узла управления оставляют свободное пространство для обслуживания.

Габаритные размеры
